Cara menyambung kabel listrik tukar sangat penting untuk mereka yang bekerja sebagai seorang teknisi. Apalagi mereka bekerja di hotel atau apartemen yang memiliki unit cukup banyak. Pemahaman tentang kabel atau saklar tukar sangat penting untuk dimiliki.
Saklar tukar yang juga dikenal sebagai saklar hotel adalah jenis saklar yang memiliki tiga terminal kabel dan dapat digunakan untuk mengontrol lampu dari dua tempat yang berbeda atau lebih. Ini sangat berguna di tempat-tempat seperti tangga bangunan bertingkat, terowongan, dan lainnya.
Cara kerja saklar tukar memungkinkan pengguna untuk menyalakan atau mematikan lampu dari lokasi yang berbeda tanpa harus kembali ke saklar awal. Dalam artikel ini, akan dijelaskan cara menyambung kabel listrik tukar, yang merupakan kunci utama dalam pemasangan saklar tukar.

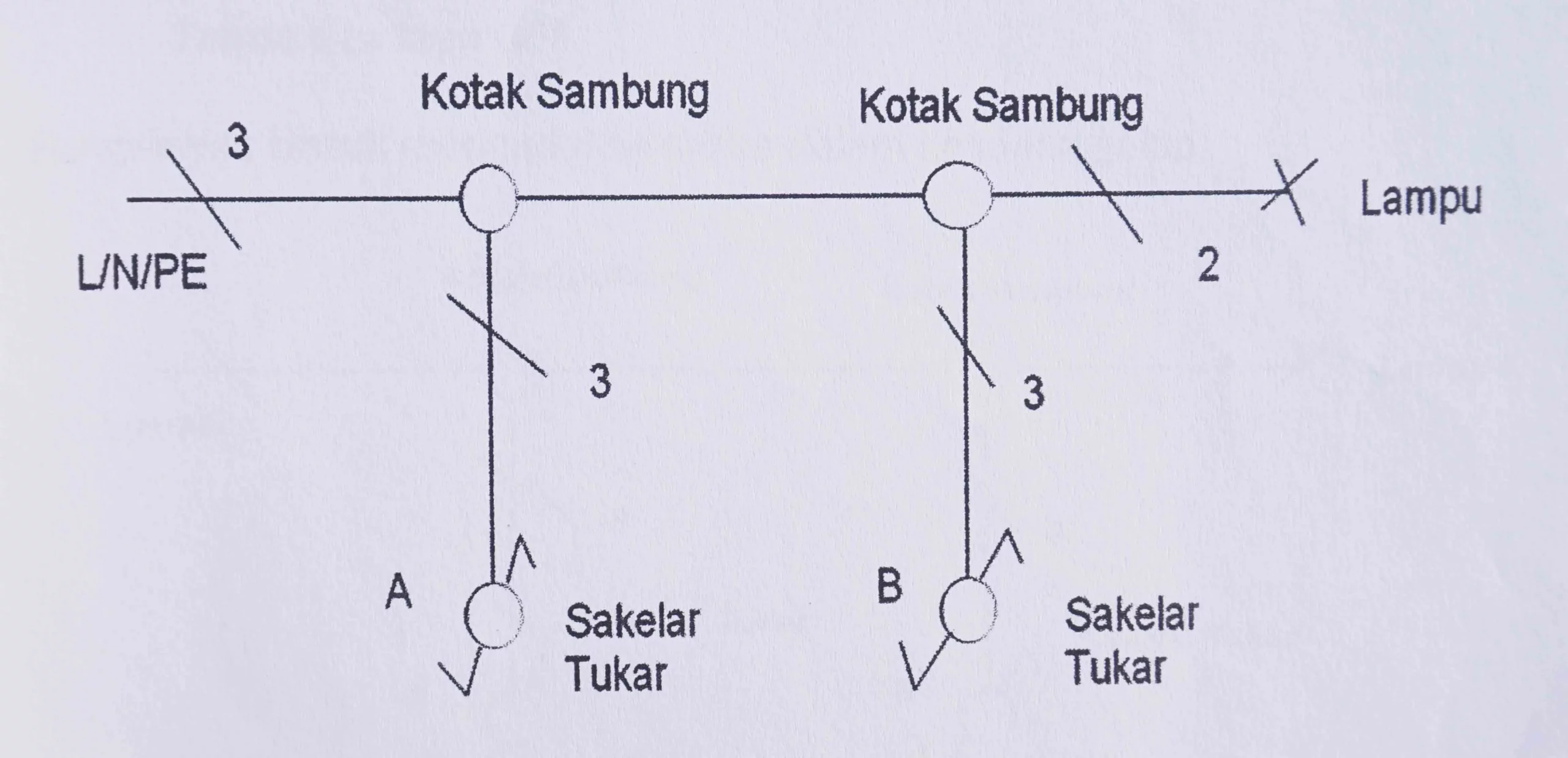

Pengenalan Saklar Tukar
Saklar tukar, atau dikenal juga sebagai saklar hotel, merupakan komponen elektrikal yang memungkinkan beban listrik beralih dari satu sumber listrik ke sumber lainnya, baik secara manual maupun otomatis.
Saklar ini sangat penting, terutama ketika terjadi pemadaman listrik, memungkinkan transisi cepat dan aman dari sumber listrik utama ke generator. Dengan demikian, aktivitas sehari-hari baik di rumah maupun di tempat kerja dapat terus berlangsung tanpa gangguan.
Saklar tukar tersedia dalam berbagai bentuk dan jenis, namun pada dasarnya terbagi menjadi dua kategori utama: manual dan otomatis. Saklar tukar manual memerlukan intervensi manusia untuk mengganti sumber listrik, sedangkan saklar tukar otomatis melakukan proses ini secara otomatis
Pentingnya saklar tukar tidak hanya terbatas pada penggunaan rumah tangga, tetapi juga meluas ke berbagai sektor industri, termasuk telekomunikasi, pabrik, rumah sakit, fasilitas pendidikan, dan banyak lagi.
Dalam konteks industri, sistem listrik yang kompleks dengan banyak generator dan titik akses memerlukan penggunaan saklar tukar untuk memastikan koneksi dan pemutusan yang aman dari jaringan listrik utama.
Cara Menyambung Kabel Listrik Tukar (Saklar Hotel)
Berikut beberapa cara menyambung kabel listrik tukar yang tidak semua teknisi memahaminya. Gunakan salah satu cara atau metode yang sesuai dengan kebutuhan kamu.
1. Pemasangan 2 saklar pada 1 lampu
Saklar tukar adalah komponen kelistrikan yang memungkinkan kamu untuk mengontrol satu lampu dari dua tempat yang berbeda. Ini sangat berguna di area seperti tangga rumah, di mana kamu bisa menyalakan lampu dari bawah tangga dan mematikannya di atas tangga.
Ada beberapa jenis pemasangan saklar tukar, namun pada tutorial ini, kita akan fokus pada pemasangan dua saklar untuk satu lampu.
- Pastikan kamu telah mematikan aliran listrik sebelum memulai pemasangan.
- Siapkan dua saklar tukar dan satu lampu yang akan kamu pasang.
- Hubungkan kabel fasa dari sumber listrik ke kontak tengah pada salah satu saklar tukar.
- Hubungkan kontak atas dan bawah dari saklar tukar pertama ke kontak atas dan bawah pada saklar tukar kedua dengan menggunakan kabel.
- Hubungkan kontak tengah saklar tukar kedua ke lampu.
- Pastikan kabel netral dari sumber listrik langsung terhubung ke lampu.
Dengan mengikuti langkah-langkah di atas, kamu seharusnya sudah berhasil memasang saklar tukar untuk satu lampu yang dapat dikontrol dari dua tempat yang berbeda. Pastikan semua koneksi kabel aman dan tidak ada yang terkelupas untuk menghindari risiko korsleting

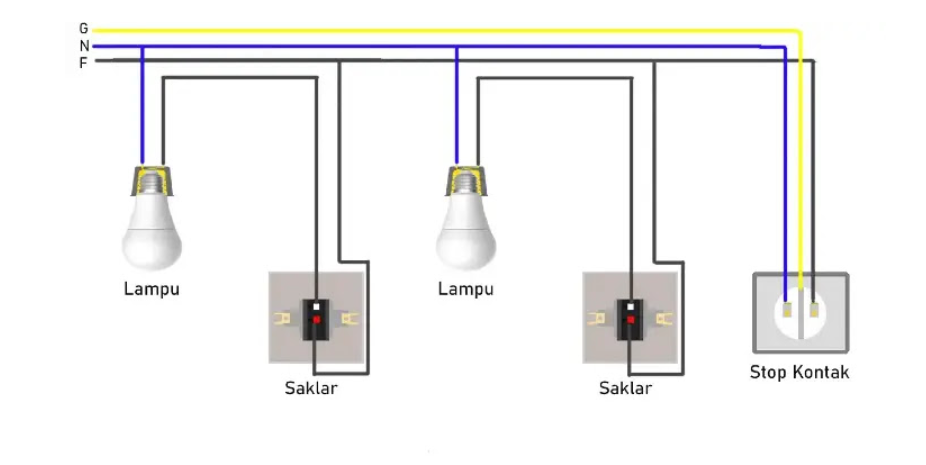

2. Cara memasang 1 kabel 2 lampu
Saklar tukar atau saklar hotel adalah solusi cerdas untuk mengontrol dua lampu dalam satu ruangan hanya dengan satu saklar. Ini sangat praktis dan efisien, terutama untuk ruangan yang membutuhkan fleksibilitas dalam pengaturan penerangan.
Dalam tutorial ini, kamu akan belajar cara memasang saklar tukar untuk dua lampu dengan tutorial menyambung kabel yang mudah diikuti.
- Pastikan untuk memutus aliran listrik sebelum memulai pemasangan.
- Siapkan semua peralatan yang diperlukan: saklar tukar, dua lampu, dan kabel.
- Sambungkan kabel fasa dari sumber listrik ke terminal tengah pada saklar tukar.
Pastikan semua koneksi kabel aman dan terisolasi dengan baik untuk menghindari risiko korsleting. Saklar tukar tidak hanya meningkatkan fleksibilitas dalam pengaturan penerangan, tetapi juga memberikan solusi praktis untuk ruangan dengan dua sumber cahaya.

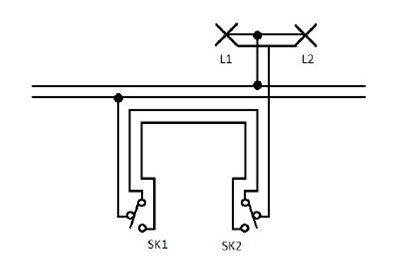

3. Cara memasang saklar tukar dengan fungsi berurutan
Menginstal saklar tukar dengan fungsi berurutan memerlukan pemahaman yang baik tentang cara kerjanya. Saklar ini memiliki keunikan tersendiri dibandingkan dengan saklar lain seperti saklar tunggal atau saklar seri.
Fungsinya sangat berguna, terutama untuk area seperti tangga rumah, memungkinkan lampu dikontrol dari dua tempat yang berbeda. Berikut adalah panduan singkat dan jelas untuk menginstal saklar tukar dengan fungsi berurutan:
- Persiapkan dua unit saklar tukar dan lampu yang ingin kamu kontrol.
- Koneksikan kabel fasa dari sumber listrik ke kontak tengah (kontak hubung 1) pada saklar tukar pertama.
- Hubungkan kontak hubung 2 dan 3 dari saklar tukar pertama ke kontak hubung 2 dan 3 pada saklar tukar kedua.
- Sambungkan kontak tengah saklar tukar kedua ke lampu.
- Koneksikan kabel netral langsung ke lampu.
Gunakan multimeter untuk memeriksa koneksi dan memastikan bahwa arus listrik mengalir dengan benar, dan selalu matikan sumber listrik sebelum memulai pekerjaan instalasi untuk menghindari risiko kejut listrik.

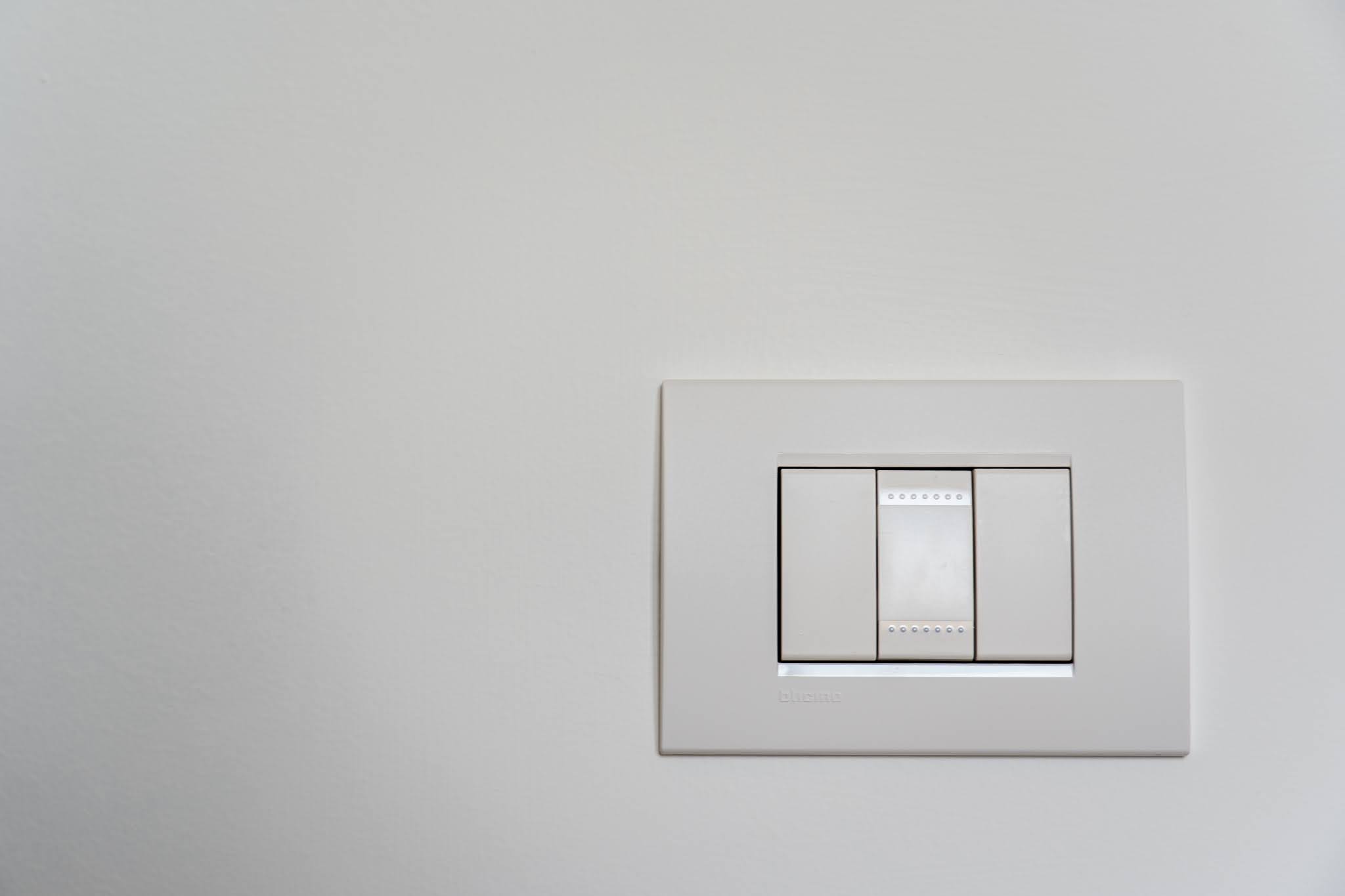

Cara Kerja Saklar Tukar
Saklar tukar merupakan komponen listrik yang memungkinkan pengendalian lampu atau perangkat lain dari dua lokasi berbeda. Ini sangat berguna untuk area seperti tangga atau ruangan panjang, di mana seseorang mungkin ingin menyalakan atau mematikan lampu dari kedua ujungnya. Berikut adalah penjelasan tentang cara kerja saklar tukar:
- Struktur dan Koneksi: Saklar tukar memiliki tiga terminal. Terminal tengah disebut terminal umum, sementara dua terminal lainnya disebut terminal traveler. Kabel fasa dihubungkan ke terminal umum salah satu saklar tukar, sementara lampu dihubungkan ke terminal umum saklar tukar yang lain. Dua terminal traveler dari kedua saklar dihubungkan satu sama lain.
- Mekanisme Kerja: Saat saklar tukar pertama diaktifkan, koneksi dibuat antara terminal umum dan salah satu terminal traveler, memungkinkan arus listrik mengalir ke terminal traveler saklar tukar kedua dan selanjutnya ke lampu, menyalakannya. Saat saklar tukar kedua diaktifkan, koneksi dibuat antara terminal umum dan terminal traveler yang lain, memutuskan sirkuit dan mematikan lampu.
- Fleksibilitas: Dengan konfigurasi ini, lampu dapat dihidupkan atau dimatikan dari kedua lokasi, memberikan fleksibilitas dan kenyamanan yang lebih besar.

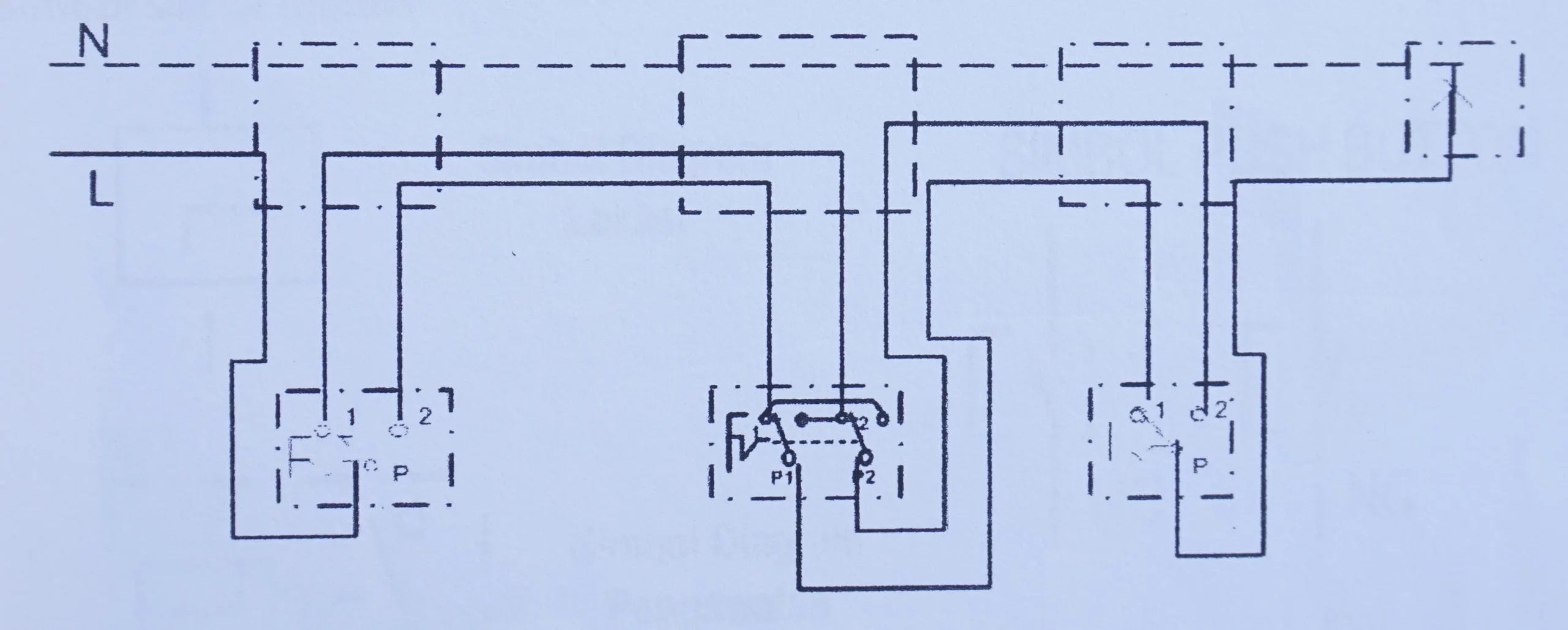

Pemanfaatan Saklar Tukar dalam Kehidupan Sehari-hari
Saklar tukar, juga dikenal sebagai saklar hotel atau saklar dua arah, memiliki berbagai pemanfaatan dalam kehidupan sehari-hari. Berikut adalah tiga contoh pemanfaatan saklar tukar:
- Penerangan Tangga: Salah satu pemanfaatan paling umum dari saklar tukar adalah pada area tangga di rumah atau gedung. Dengan memasang saklar tukar di bagian atas dan bawah tangga, seseorang dapat dengan mudah menyalakan atau mematikan lampu dari kedua ujung tangga tersebut.
- Kamar Tidur dengan Dua Pintu Masuk: Untuk kamar tidur yang memiliki dua pintu masuk, memasang saklar tukar di kedua sisi ruangan dapat memberikan kemudahan dalam mengontrol lampu.
- Ruangan Panjang atau Koridor: Pada ruangan yang panjang atau koridor, memasang saklar tukar di kedua ujung dapat membantu menghemat waktu dan energi.
Setelah mempelajari berbagai metode dan teknik pemasangan saklar tukar, penting untuk mempraktekkan pengetahuan tersebut dengan benar. Pemahaman yang baik tentang cara menyambung kabel listrik tukar akan memastikan bahwa saklar tukar dapat berfungsi baik.
Pastikan untuk selalu mengikuti standar keamanan dan menggunakan peralatan yang tepat saat melakukan pemasangan. Dengan demikian, saklar tukar dapat menjadi solusi praktis dan efisien untuk kebutuhan penerangan di berbagai lokasi.
