ELCB adalah Earth-Leakage Circuit Breaker yang biasa dipasang oleh ahli kelistrikan di dalam panel listrik untuk mengamankan aliran listrik dari risiko kebocoran arus. Jika Anda baru di dunia listrik, Anda mungkin masih bingung perbedaan antara ELCB dan MCB.
Oleh karena itu dalam artikel ini akan dibahas apa itu ELCB dengan lengkap. Pertama-tama harus kita pahami bahwa listrik memiliki potensi yang baik untuk membantu kehidupan sehari-hari sekaligus dapat mencelakai manusia ketika tidak berhati-hati.
Ada banyak kasus kebakaran rumah atau bangunan disebabkan oleh arus listrik. Arus listrik juga bisa menyebabkan kerusakan organ tubuh ketika mengalir di dalam tubuh manusia melebihi ambang batas. Untuk menjaga keamanan dari risiko kebocoran arus listrik, maka dibutuhkan alat pengaman seperti ELCB.
Pengertian ELCB

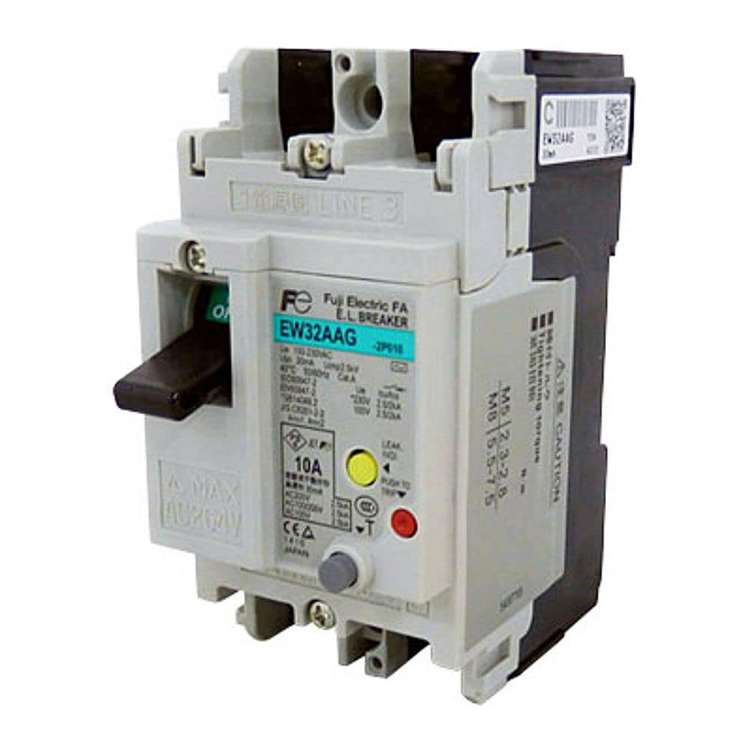

Earth-Leakage Circuit Breaker atau ELCB adalah alat yang didesain untuk mengamankan listrik dari risiko negatif adanya kebocoran arus listrik. Untuk mengamankan listrik, ELCB akan dipasang di dalam panel listrik bersamaan dengan MCB atau Miniature Circuit Breaker.
Sebagian orang awam mungkin mengira MCB dan ELCB sama padahal keduanya adalah perangkat yang berbeda. MCB merupakan sakelar lisrik yang bekerja secara otomatis serta dibuat untuk melindungi peralatan elektronik dan manusia dari kelebihan beban (overload) serta short circuit atau korsleting.
Pemasangan ELCB harus dilakukan secara manual karena memang tidak terpasang secara langsung di panel listrik rumah. ELCB akan berperan sebagai proteksi tambahan bagi aliran listrik dengan cara mendeteksi arus listrik tidak seimbang.
Arus listrik yang mengalir dari kabel listrik yang terbuka dengan perangkat elektronik menyala sangat berbahaya karena dapat menyebabkan kecelakaan hingga mengancam nyawa.
ELCB bekerja dengan mendeteksi adanya kebocoran arus pada kabel dengan membandingkan besaran arus listrik tersebut yang mengalir pada fasa dan netral yang tidak seimbang. Hal ini akan menyebabkan relay aktif untuk switch off atau trip.
ELCB biasanya bisa dikombinasikan bersama dengan alat bantu (auxiliary) seperti MX, MN, dan OFS yang memiliki trip jarak jauh dan signaling jarak jauh. ELCB memiliki mekanisme pengoperasian secara manual sebagaimana saklar.
Mengenal Jenis-Jenis ELCB yang Ada di Pasaran
Sebagaimana perangkat kelistrikan lainnya, ELCB juga didesain menjadi beberapa jenis yang disesuaikan dengan kebutuhan penggunanya. Berikut adalah beberapa klasifikasi jenis-jenis ELCB yang bisa kita temukan di pasaran:

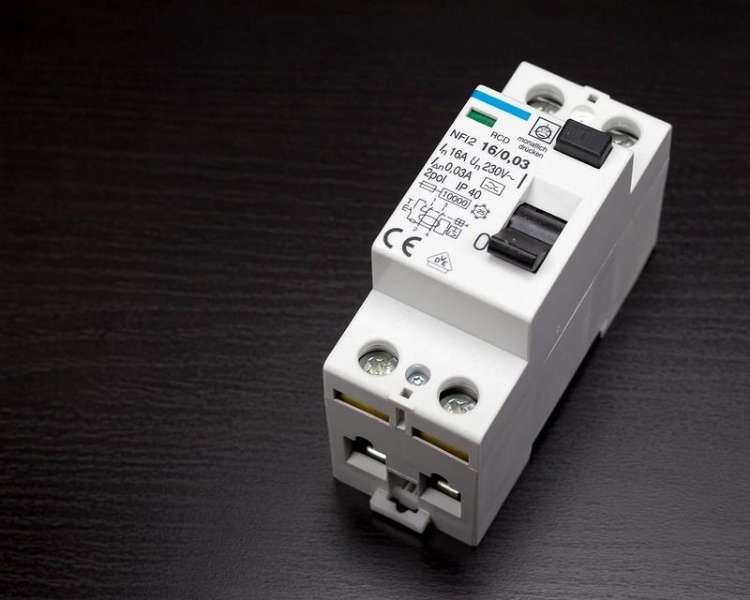

1. Jenis ELCB Berdasarkan Sensitivitasnya
Penggunaan ELCB didasarkan kepada fungsi dari ELCB tersebut. Kemampuan ELCB ditentukan oleh sensitivitas yang dimiliki oleh ELCB. Apabila sensitivitas semakin kecil maka kemampuan sensitivitasnya juga lebih tinggi. Berikut adalah beberapa jenis ELCB:
- ELCB dengan tingkat sensitivitas 10 mA didesain untuk perlindungan yang membutuhkan sensitivitas tinggi seperti di rumah sakit
- ELCB dengan tingkat sensitivitas tinggi berkisar 6 mA sampai 30 mA didesain untuk perlindungan terhadap manusia atau apabila terjadi kontak secara langsung. Jenis ELCB ini didesain untuk protector keselamatan kerja
- ELCB dengan tingkat sensitivitas sedang berkisar 100 mA sampai 1000 mA didesain untuk perlindungan terhadap bahaya kebakaran atau apabila terjadi kontak tidak langsung. Sehingga ELCB ini biasanya dipasang pada peralatan yang berpotensi mengalami kebakaran.
- ELCB dengan tingkat sensitivitas rendah berkisar 3 A sampai 30 A dan biasa digunakan untuk perlindungan berbagai perlengkapan kelistrikan
2. Jenis Komponen ELCB Dilihat dari Tipenya
Ada 3 macam ELCB dilihat dari tipe arus listrik yang diproteksi pada perangkat. Berikut penjelasannya:
- ELCB tipe AC yaitu ELCB yang digunakan untuk arus listrik jenis bolak-balik atau AC pada perlengkapan listrik saja. ELCB satu ini tidak direkomendasikan untuk digunakan pada perlengkapan elektronik
- ELCB tipe A yaitu ELCB yang direkomendasikan untuk digunakan pada tegangan listrik berjenis DC dan AC sehingga ELCB tipe A memang direkomendasikan untuk digunakan pada peralatan elektronik
- ELCB tipe B & F yaitu ELCB yang bisa digunakan untuk jenis arus bolak-balik (AC) maupun arus searah (DC). ELCB tipe B& F lebih direkomendasikan untuk peralatan listrik

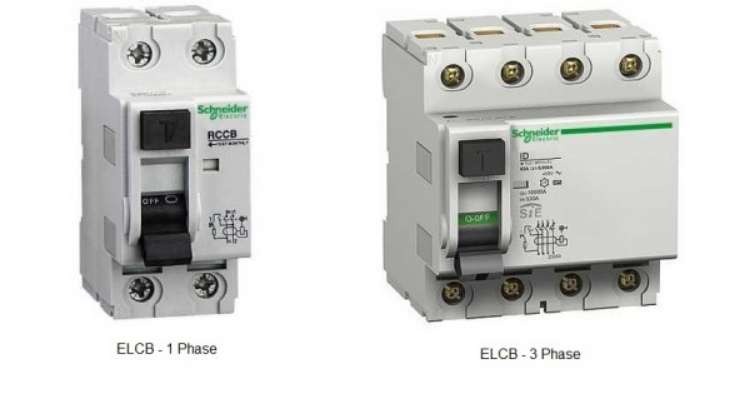

3. Jenis Komponen ELCB Dilihat dari Waktu Operasinya
Beberapa ELCB didesain memiliki kecepatan respon kerja yang sangat cepat untuk mendeteksi kebocoran sementara ELCB lainnya didesain memiliki respon kerja yang sedikit lambat dalam merespon kebocoran instalasi listrik. Berikut ini adalah pembagian 2 jenis ELCB:
- ELCB jenis Fast Type yaitu ELCB yang mempunyai respon kerja sangat cepat dengan waktu proses hanya berkisar 0,1 detik saja saat terjadi kebocoran. Karena didesain bisa merespon kebocoran sangat cepat maka ELCB Fast Type dirancang untuk deteksi kebakaran dan proteksi keselamatan manusia
- ELCB jenis Delay Type yaitu ELCB yang membutuhkan waktu selama beberapa saat agar dapat mendeteksi adanya risiko kebcoran instalasi jaringan listrik. ELCB delay type biasa dipasang pada peralatan kelistrikan sehari-hari dan permesinan.
Prinsip Kerja ELCB untuk Mengamankan Kebocoran Listrik

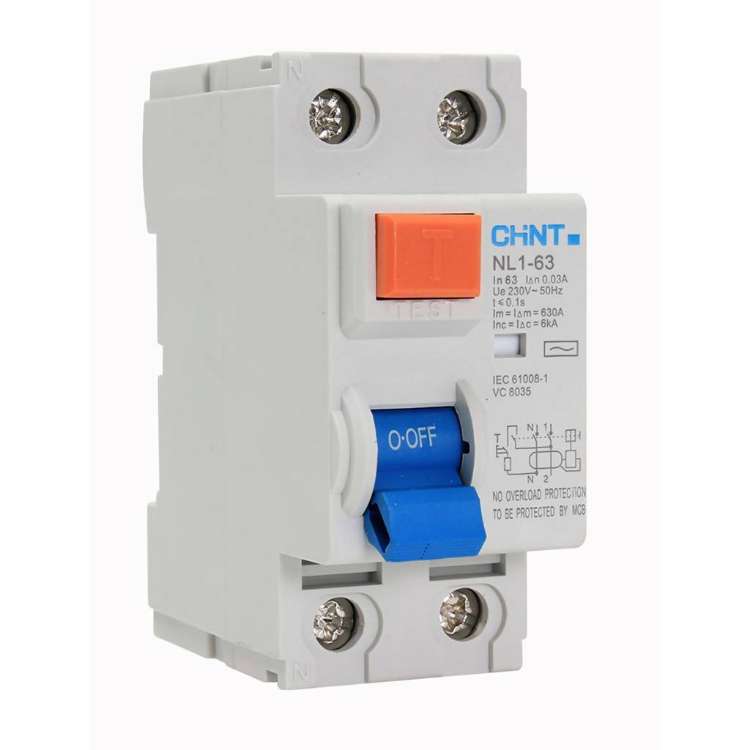

Sebagai alat pengman instalasi listrik, ELCB akan bekerja memutus arus listrik yang mengalir tatkala mendeteksi adanya kebocoran arus listrik ke ground. Cara kerja ELCB yaitu pertama-tama mendeteksi kebocoran arus listrik dengan cara membandingkan nilai yang ada antara fasa serta netral instalasi listrik.
Ketika kondisi aliran arus listrik normal yakni tidak adanya gangguan arus bocor serta ELCB terhubung maka nilai arus yang keluar lewat titik fasa dan netral di instalasi listrik akan berbanding lurus atau seimbang.
Ketika ELCB mendeteksi adanya perbedaan nilai arus di titik fasa dan netral dikarenakan gangguan tidak seimbang di antara titik fasa terhadap ground maka ELCB akan memutus aliran listrik dengan segera.
Untuk mengukur nilai keseimbangan arus listrik antara fasa dan netral digunakan alat yang namanya trafo arus atau Differential Current Transformer. Alat ini bekerja dengan mengukur nilai selisih arus listrik yang mengalir di titik fasa dengan arus yang lewat kembali di kabel netral.
Apabila kondisi normal tidak ada gangguan maka selisih nilai arus di titik fasa dan netral bernilai nol. Ketika ELCB mendeteksi adanya selisih atau ketidakseimbangan maka arus listrik akan segeradiputus dari instalasinya.
Pemasangan ELCB

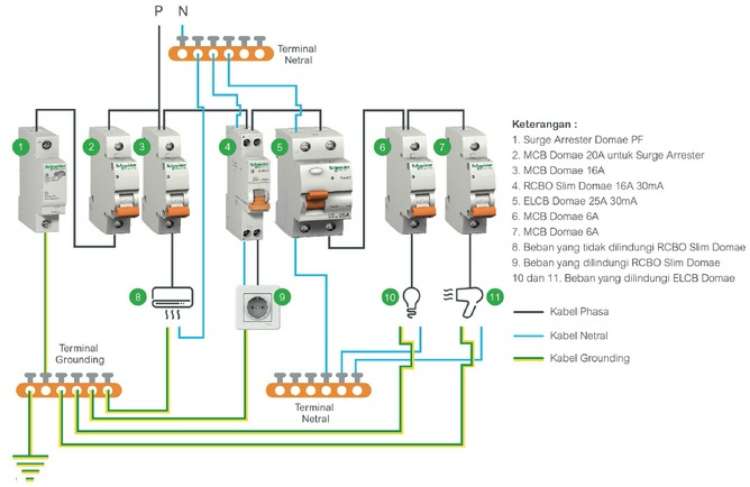

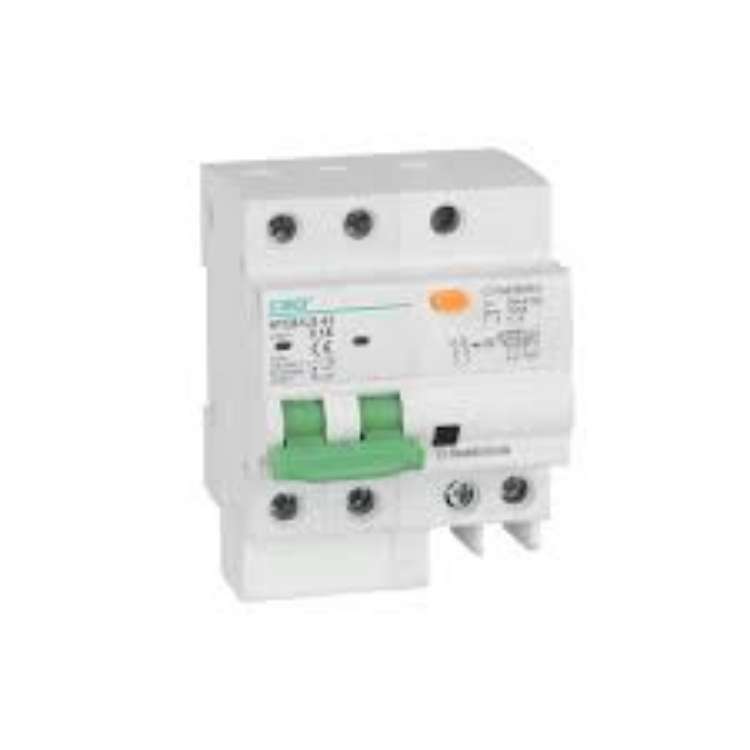

ELCB adalah alat pengaman kelistrikan untuk proteksi arus bocor di rumah yang dipasang pada bagian panel listrik bersama dengan alat kelistrikan lain seperti MCB sebagai proteksi penting untuk overload, fuse untuk proteksi hubung singkat atau korsleting.
ELCB bisa dipasang untuk mengamankan jaringan apa saja seperti jaringan instalasi stop kontak hingga seluruh jaringan listrik di rumah. Setelah ELCB terinstal maka langkah berikutnya adalah mengetes kondisi ELCB dengan menggunakan tombol tes atau reset.
Jika ELCB bekerja optimal maka secara otomatis kontak akan segera terputus saat tombol tes atau reset ditekan.
ELCB adalah alat proteksi listrik yang berguna untuk mendeteksi kebocoran arus sehingga persoalan korsleting listrik dan yang paling parah adalah kematian dapat dicegah. ELCB dibedakan menjadi beberapa jenis berdasarkan tingkat sensitivitas, waktu operasi hingga tipenya.
