Konektor BNC merupakan salah satu variasi penting dalam dunia teknologi yang digunakan untuk menghubungkan perangkat dengan kabel. Selaku alat yang sangat berguna, konektor ini hadir untuk memudahkan transmisi data melalui jaringan yang terhubung pada network adaptor atau NIC.
Pentingnya pemilihan konektor yang sesuai jenis port dan kabel mengacu pada kinerja perangkat serta keberhasilan transmisi data. Maka dari itu, memahami kebutuhan serta jenis konektor yang tepat, seperti BNC, sangatlah krusial dalam dunia teknologi saat ini. Simak penjelasannya dalam artikel ini!
Apa itu Konektor BNC?

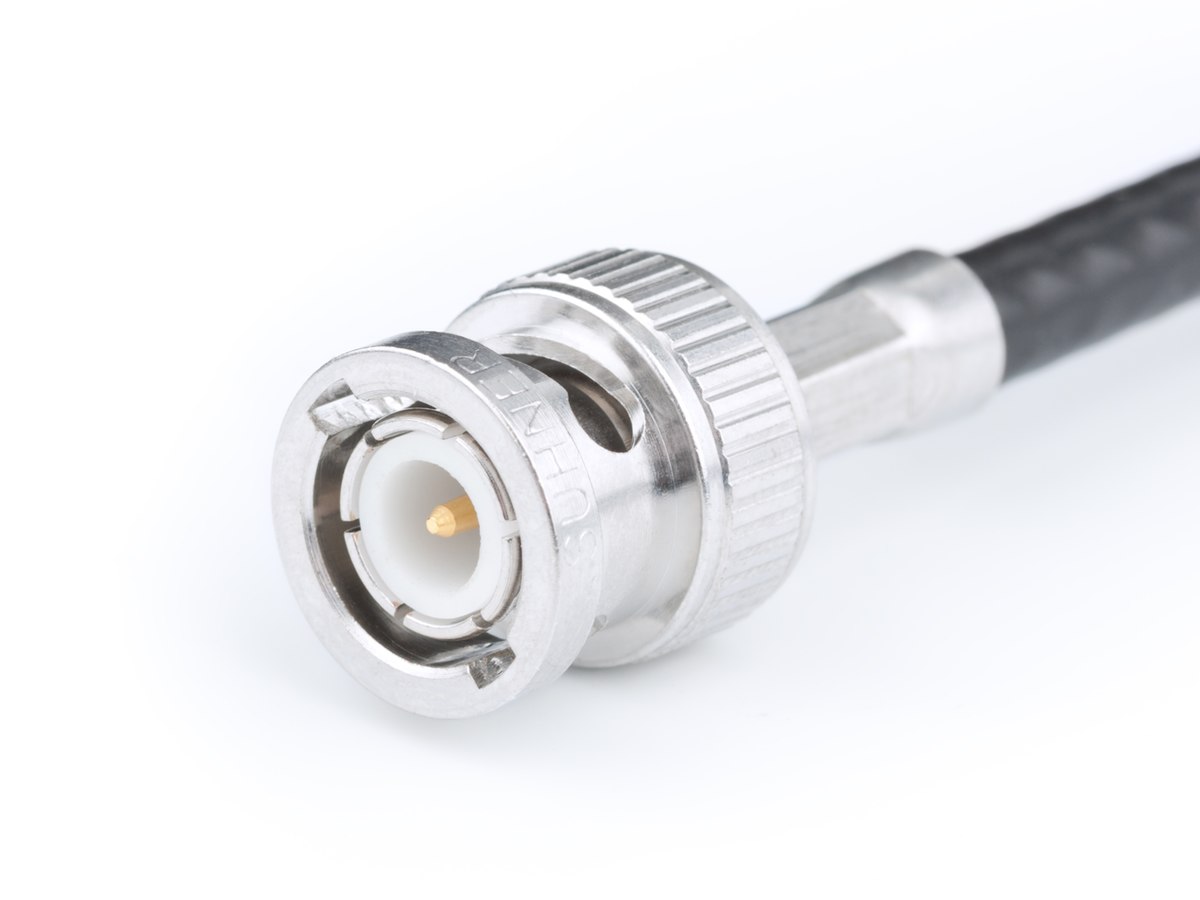

BNC adalah sebuah jenis konektor yang dirancang khusus untuk menghubungkan perangkat elektronik dengan kabel. Singkatan BNC sendiri berasal dari “Bayonet Neill-Concelman,” yang merupakan nama dari penciptanya.
Konektor ini umumnya digunakan dalam aplikasi jaringan, video, dan radio frekuensi (RF) karena kemampuannya dalam menghantarkan sinyal berkualitas tinggi dengan minim gangguan. Dikenal dengan mekanisme pengunciannya yang kuat dan kokoh, konektor ini menawarkan keandalan dan ketahanan yang tinggi.

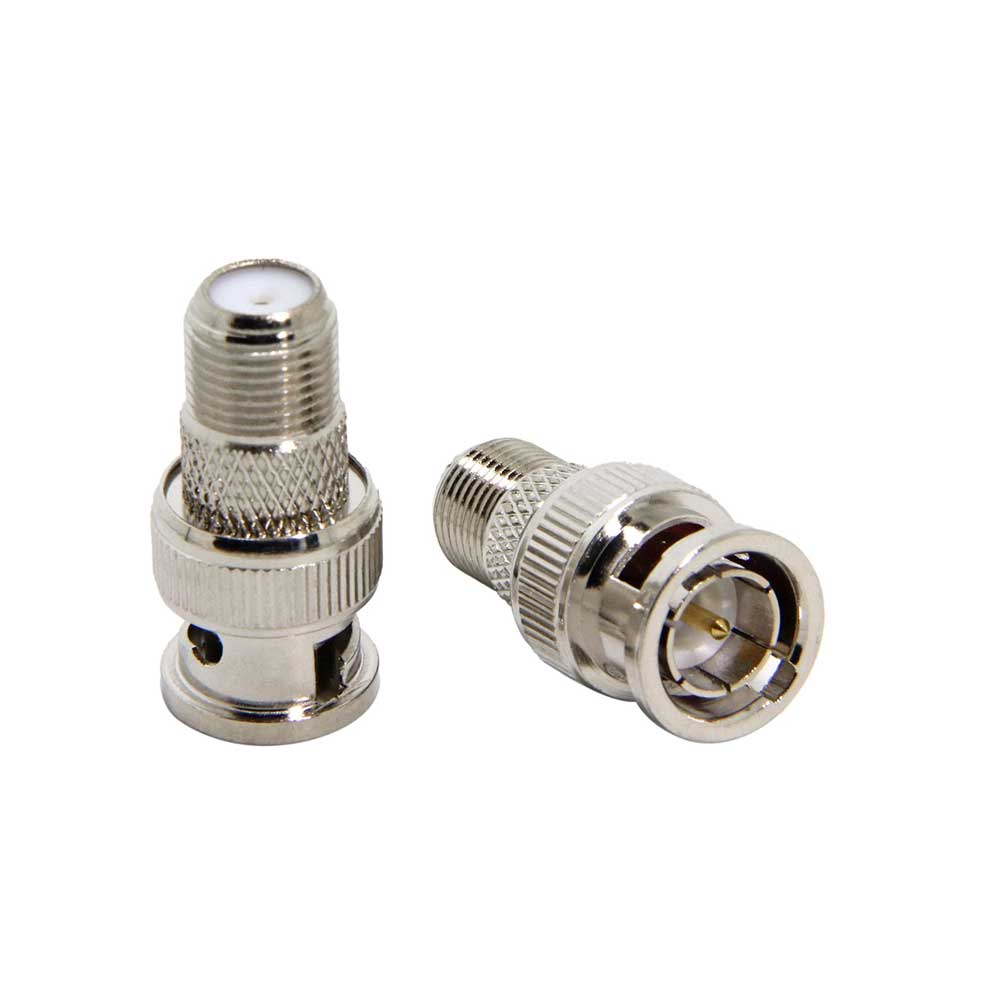

Fungsi Konektor
BNC merupakan elemen krusial dalam dunia teknologi yang memiliki berbagai fungsi dan aplikasi. Sebagai komponen penting dalam menyediakan solusi konektivitas yang andal dan efisien, alat ini memiliki beberapa fungsi yaitu sebagai berikut:
1. Menghubungkan Antar Kabel
Salah satu fungsi utama konektor jenis ini adalah menyambung antar kabel, memungkinkan transfer data atau sinyal antara kabel yang menggunakan konektor yang sama. Konektor dirancang untuk menghubungkan dengan erat dan aman, memastikan kualitas komunikasi sinyal yang optimal dan minim gangguan.
2. Menghubungkan Kabel dengan Perangkat Jaringan Lain
Konektor ini juga berfungsi untuk menghubungkan kabel dengan perangkat jaringan lain, seperti switch, router, atau modem. Hal ini memungkinkan perangkat-perangkat ini untuk berkomunikasi dan berbagi data, sehingga membentuk jaringan yang terorganisir dan efisien.
3. Menghubungkan Kabel ke T Konektor
Dalam beberapa situasi, pengguna mungkin memerlukan konektor ini untuk menghubungkan kabel ke T Konektor. T Konektor adalah komponen yang memungkinkan multiple koneksi dalam satu titik, dan dengan konektor, pengguna dapat menghubungkan kabel ke konektor BNC T dengan mudah.

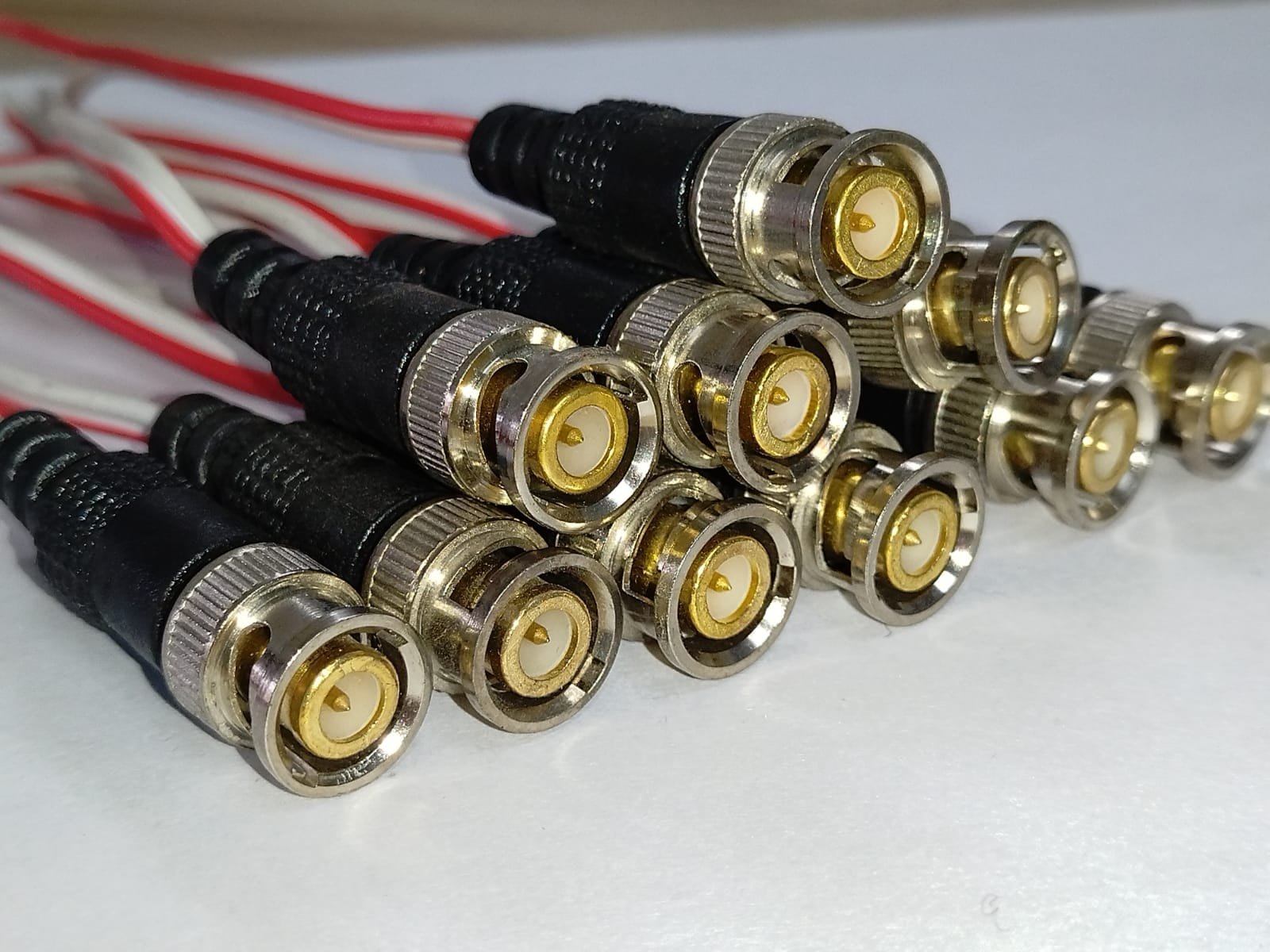

Penggunaan Konektor
Karena fungsinya yang cukup bagus konektor ini sering digunakan pada sejumlah kebutuhan. Alat ini digunakan untuk koneksi sinyal seperti:
- Analog dan digital interface serial sinyal video: Konektor banyak digunakan dalam sistem pengiriman sinyal video seperti kamera keamanan, monitor, dan perangkat penyiaran.
- Amatir radio antena: Dalam dunia radio amatir, konektor sering digunakan untuk menghubungkan antena dengan perangkat radio, menjaga sinyal radio tetap kuat dan jernih.
- Penerbangan elektronik (avionik): Alat ini digunakan dalam sistem avionik untuk menghubungkan perangkat dan alat uji, memastikan komunikasi data yang akurat antara instrumen dalam pesawat.
- Peralatan uji: Berbagai peralatan uji dalam industri teknologi memanfaatkan konektor untuk menghubungkan probe ke perangkat uji, memudahkan proses pengujian dan analisis

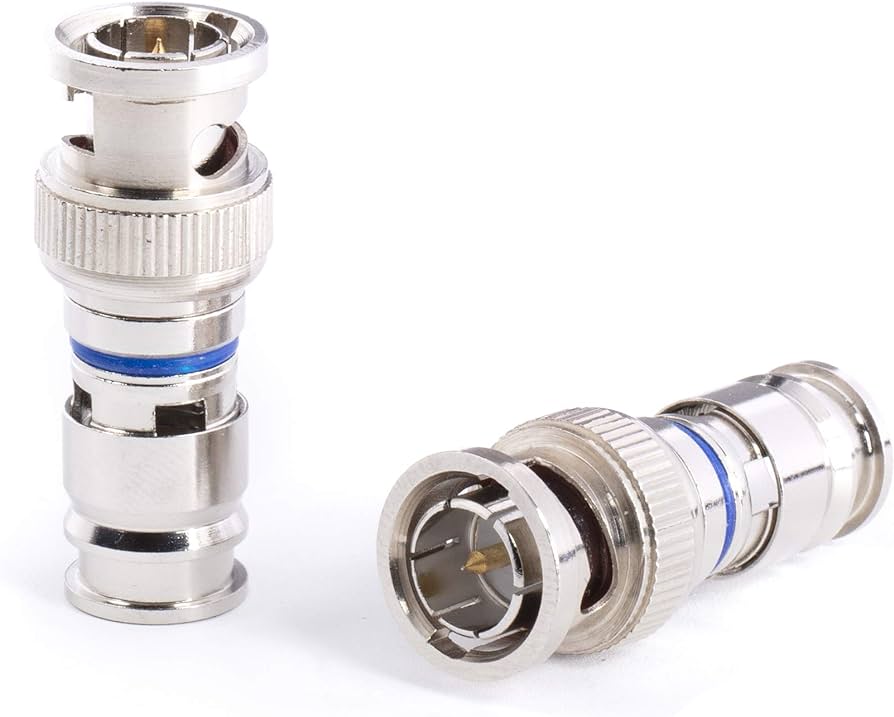

Spesifikasi Konektor
Konektor BNC ini tersedia dalam variasi 50 ohm dan 75 ohm. Awalnya, semua konektor adalah 50 ohm dan meskipun digunakan bersamaan dengan kabel impedansi lain, ketidaksesuaian kecil sering diabaikan pada frekuensi yang lebih rendah.
Konektor 75 ohm dapat dikenali dari kurangnya atau tidak adanya bahan dielektrik pada ujung konektor. Berbagai jenis konektor dirancang agar sesuai satu sama lain, meskipun perbedaan impedansi pada kabel dapat menyebabkan pantulan sinyal.
Pada umumnya, jenis konektor ini ditentukan untuk digunakan pada frekuensi maksimal hingga 4 GHz untuk varian 50 ohm dan 2 GHz untuk varian 75 ohm. Konektor 75 ohm banyak digunakan dalam aplikasi video dan DS3 Telco di pusat data.
Sementara BNC 50 ohm lebih sering digunakan untuk data dan transmisi RF. Ada konvensi di BBC bahwa konektor yang digunakan untuk video selalu 50 ohm, mungkin untuk menghindari kerusakan soket 75 ohm jika konektor yang salah digunakan.
Hal ini menyebabkan BNC 75 ohm sering digunakan pada penerima VHF yang memiliki antena masukan 75 ohm. Dalam prakteknya, memilih jenis yang sesuai dengan kebutuhan aplikasi sangat penting untuk memastikan kualitas sinyal dan kinerja yang optimal.
Jenis-jenis Konektor
Berbagai jenis konektor BNC telah dikembangkan untuk memenuhi kebutuhan yang berbeda dalam aplikasi konektivitas dan perangkat. Selanjutnya, akan dijelaskan beberapa jenis yang paling umum digunakan, beserta fungsinya dalam aplikasi tertentu.

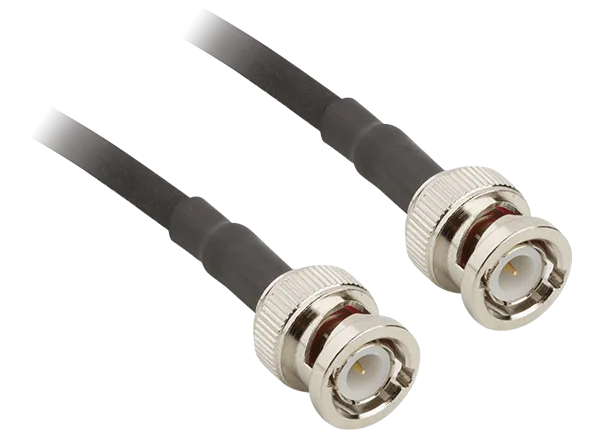

1. BNC ke BNC
Jenis konektor ini merupakan solusi untuk menyambungkan kabel BNC RG6 ke perangkat elektronik seperti monitor, TV, dan DVR. Dengan konektor ini, pengguna dapat menghubungkan sumber sinyal BNC langsung ke perangkat yang kompatibel, menjaga kualitas sinyal dan memudahkan proses penyambungan.

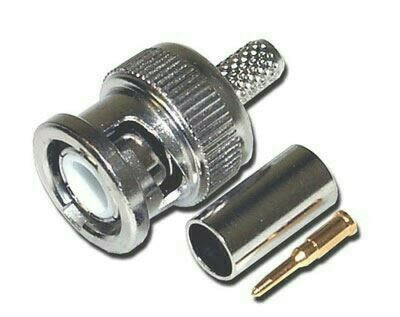

2. BNC RG59 Crimping
Disebut juga sebagai penghubung antara kabel dan perangkat CCTV, BNC RG59 Crimping dirancang khusus untuk kabel CCTV jenis RG59. Konektor ini dianjurkan oleh para ahli dan banyak digunakan dalam instalasi CCTV untuk monitor, DVR, dan kamera surveillance.
Konektor ini menawarkan terminasi yang andal dan kuat, memastikan koneksi yang optimal antara kabel dan perangkat.

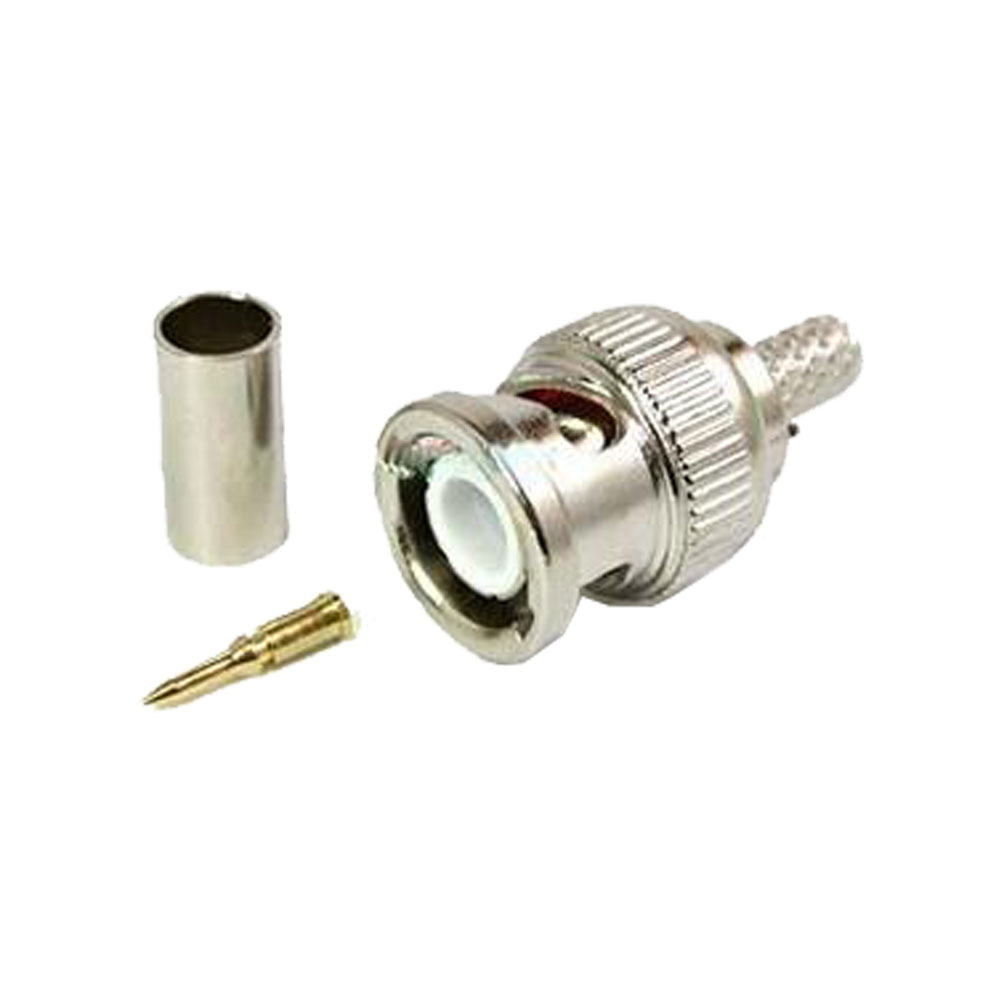

3. BNC RG6 Crimping
Mirip dengan BNC RG59 Crimping, BNC RG6 Crimping digunakan untuk menghubungkan kabel dengan perangkat CCTV seperti monitor, DVR, dan kamera. Konektor ini telah dirancang khusus untuk jenis kabel CCTV RG6, menjamin kualitas sinyal yang baik dan koneksi yang tahan lama antara kabel dan perangkat.

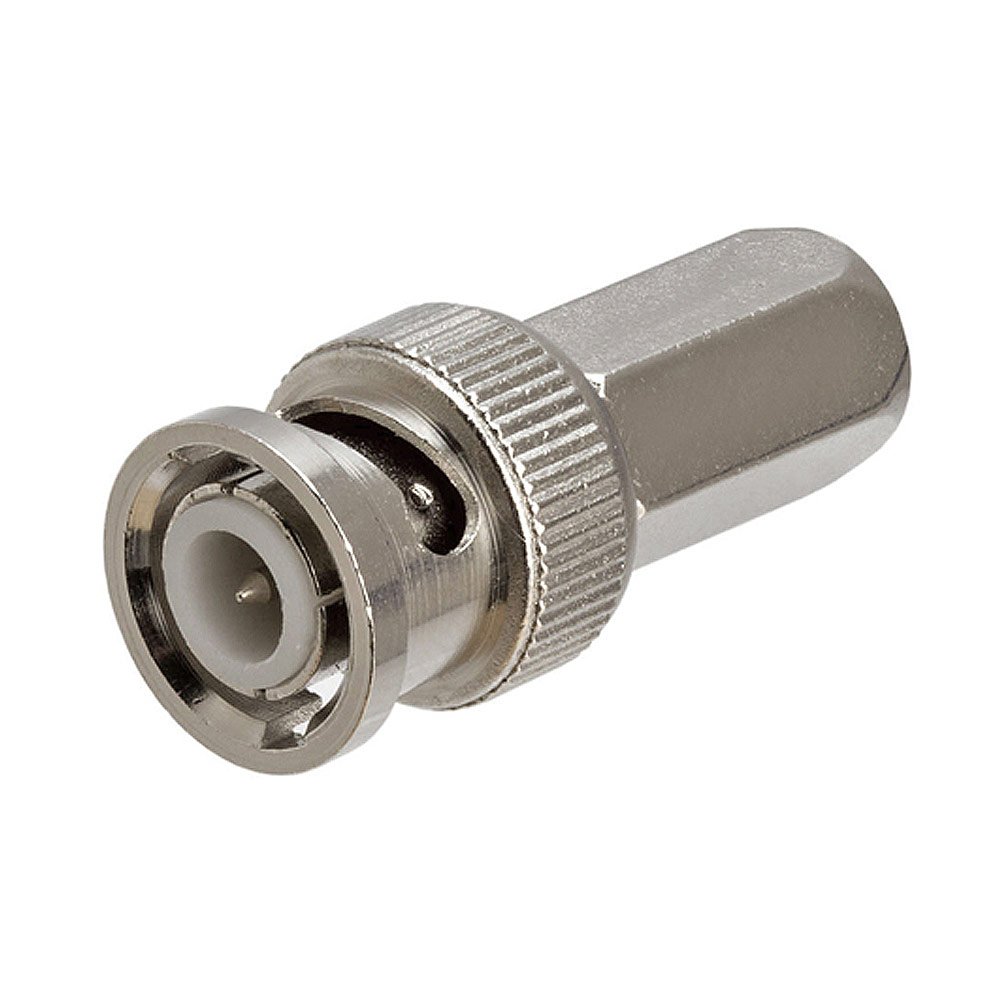

4. BNC RG6 Twist
Konektor BNC CCTV RG6 Twist dirancang untuk menyambung kabel koaksial ke slot BNC yang ada pada perangkat CCTV, seperti kamera atau DVR. Konektor ini memanfaatkan tipe penghubung putar untuk mengamankan koneksi dan menjaga keandalan sinyal sepanjang waktu.

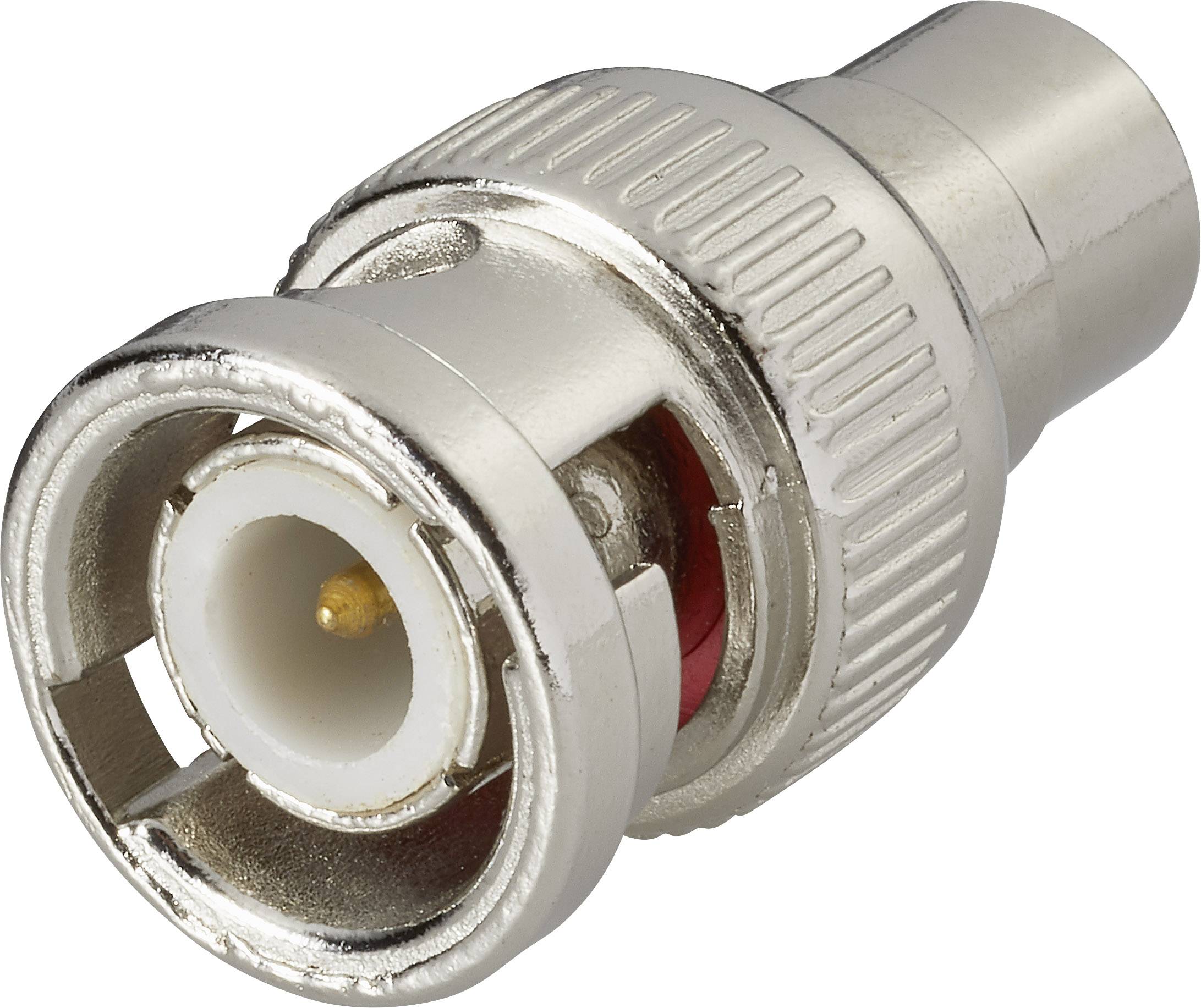

5. BNC-RCA
Konektor jenis BNC-RCA bersifat multifungsi, digunakan untuk mengubah BNC menjadi RCA yang kemudian dihubungkan ke monitor atau TV. Dengan konektor ini, pengguna dapat menyesuaikan konektivitas antara perangkat dengan berbagai jenis konektor sinyal, memberikan fleksibilitas yang lebih besar.

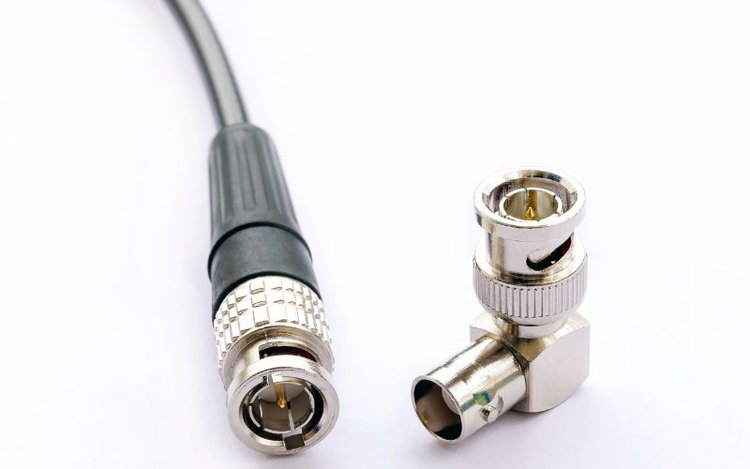

Cara Memakai Konektor
Menggunakan BNC merupakan langkah penting dalam menghubungkan perangkat elektronik dengan kabel koaksial. Berikut ini adalah cara menggunakan alat ini untuk nantinya bisa Anda praktekkan:
- Kupas bagian luar kabel koaksial menggunakan gunting atau cutter. Pastikan hanya mengupas selongsong luar, tanpa merusak lapisan di dalamnya.
- Setelah membuka selongsong luar, buang selongsong pada bagian dalam untuk memperjelas kawat tunggal di dalamnya. Tekuk kawat serabut ke belakang sehingga tidak mengganggu proses pemasangan konektor.
- Selanjutnya, pasang konektor ke ujung kabel koaksial yang sudah dikupas. Untuk memasangkan konektor, putar searah jarum jam hingga terasa ketat dan aman.
- Setelah konektor terpasang dengan benar, kabel koaksial siap digunakan untuk menghubungkan perangkat elektronik sesuai kebutuhan.
Dengan mengikuti langkah-langkah di atas, Anda akan mampu menghubungkan kabel koaksial dengan perangkat yang diinginkan menggunakan alat ini. Ingatlah untuk selalu berhati-hati saat bekerja dengan kabel dan konektor untuk memastikan hasil yang optimal dan aman.
Penutup
BNC merupakan elemen penting dalam aplikasi teknologi yang melibatkan transmisi data dan sinyal antar perangkat. Dalam memaksimalkan kualitas sinyal dan kinerja perangkat demi efisiensi sistem, memilih variasi konektor yang sesuai sangatlah krusial.
Berbagai jenis konektor BNC memiliki keunggulan dan ketentuan penggunaan masing-masing. Setelah memahami karakteristik dan fungsinya, pengguna dapat membuat keputusan yang tepat dalam mengaplikasikan konektor ini pada sistem dan perangkat yang sesuai.
