Jenis-jenis rangkaian kelistrikan ada begitu banyak macamnya. Salah satunya adalah rangkaian RLC waktu. Rangkaian ini merupakan jenis rangkaian yang terdiri dari induktor, resistor maupun kapasitor yang bisa dirangkai secara paralel maupun seri.
Salah satu yang paling banyak digunakan dalam kehidupan sehari-hari ialah rangkaian RLC seri. Apabila rangkaian ini dihubungkan dengan sumber tegangan arus bolak balik, tentunya besaran arus yang melawati tiap komponen akan sama.
Pada tuning radio ternyata juga menggunakan rangkaian RLC. Rangkaian RLC yang ada pada tuning radio ini rupanya mampu digunakan untuk menentukan frekuensi seperti halnya 80,5 FM, 105,7 FM dan lain sebagainya.

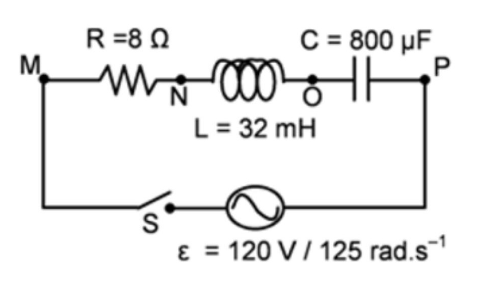

Mengenal Apa Itu Rangkaian RLC Waktu
Rangkaian pada sistem kelistrikan maupun elektronika ada begitu banyak macamnya. Salah satunya yang terdapat pada tuning radio dan dapat dimanfaatkan untuk mencari frekuensi yaitu rangkaian RLC waktu.
Ini merupakan sejenis rangkaian yang tersusun dari induktor, resistor maupun kapasitor baik berbentuk rangkaian paralel maupun seri. Disebut rangkaian RLC karena ini akan menunjukkan simbol ketahanan yakni R, induktansi yakni L serta kapasitansi yakni C.
Rangkaian RLC seperti ini dapat membentuk harmonik serta akan melakukan resonansi pada rangkaian LC. Jika membicarakan rangkaian RLC tentu akan berkaitan dengan arus bolak-balik. Lalu, apa yang dimaksud dengan arus bolak-balik?
Nah, arus bolak-balik adalah sebuah rangkaian kelistrikan yang terdiri atas satu maupun beberapa komponen elektronika yang sudah dihubungkan dengan sumber arus listrik bolak-balik. Pada prinsipnya, sumber arus bolak-balik seperti ini akan bekerja lewat perputaran kumparan.
Tentunya dengan kecepatan sudut tertentu yang ada pada medan magnetik. Jenis-jenis rangkaian yang terdapat dalam rangkaian AC antara lain rangkaian indukttor, resistor hingga rangkaian kapasittor. Jadi, sudahkah Anda memahami apa itu rangkaian RLC seperti ini?

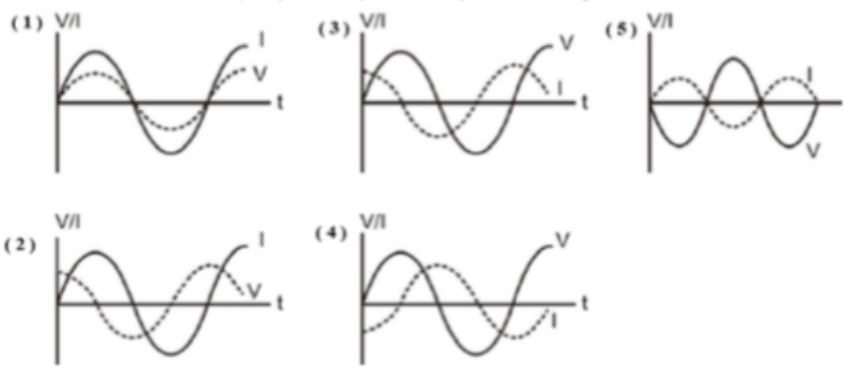

Analisis Rangkaian RLC Waktu
Agar lebih mampu memahami rangkaian RLC seperti ini tentunya Anda harus membedahnya secara satu persatu. Ini akan dimulai dari analisis arus bolak-balik pada resistor, induktor dan tentu saja resistor.
1. Analisis Arus Bolak-Balik pada Resistor
Arus listrik bolak-balik yang melewati resistor nantinya akan muncul menggunakan persamaan fisika dengan simbol VR = IR. Melalui persamaan tersebut, maka dapat dilihat berapa nilai besarnya arus yang melewati resistor.
Tentunya akan sebanding dengan tegangan yang nantinya dihasilkan. Jadi, apabila arus yang masuk dikatakan besar, maka tegangan yang dihasilkan juga besar. Kondisi seperti ini bisa dikatakan bahwa arus maupun tegangannya sefase.
2. Analisis Arus Bolak-Balik pada Induktor
Kemudian, Anda juga harus mengetahui analisis arus bolak-balik yang terdapat pada induktor. Apabila suatu induktor yang dilalui oleh arus AC besarannya berubah setiap waktu, maka nantinya akan dihasilkan tegangan induksi VL. Persamaannya adalah VL = L dl/dt.
Melalui persamaan tersebut dapat disimpulkan bahwa kian besar perubahan arus tiap-tiap waktu, maka kian besar pula tegangan induksinya. Tegangan induksi tersebut akan muncul usai adanya perubahan arus yang terdapat pada selang waktu tertentu.
3. Analisis Arus Bolak-Balik pada Kapasitor
Tahukah Anda bahwa ketika kapasitor dilampaui oleh arus bolak-balik dengan besaran lc, maka nantinya akan muncul tegangan VC. Tegangan ini nantinya akan naik menjadi Vt secara perlahan dan kontinyu.
Ketika kapasitor dilalui suatu arus, maka nantinya tegangan kapasitor akan naik. Namun, sebaliknya apabila arus diturunkan hingga menuju ke titik nol, maka tegangan kapasitor akan turun meskipun secara perlahan. Kondisi seperti ini akan menunjukkan bahwa arus maupun tegangan tidak kompak.
Analisis Rangkaian RLC Waktu dalam Susunan Seri
Rangkaian RLC bisa tersusun secara seri maupun paralel. Pada rangkaian RLC yang seri, setidaknya dapat tersusun dari beberapa komponen yakni RC seri, LC seri, RL seri hingga RLC seri. Lalu, seperti apa analisis dari rangkaian RLC seperti ini?

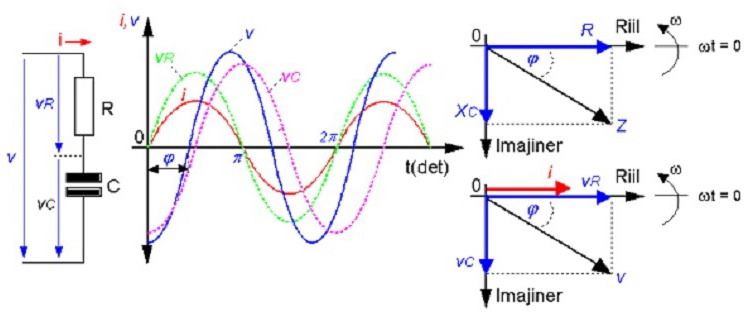

1. Analisis Rangkaian RC Seri
Pada rangkaian RC yang bersifat seri, maka kapasitor maupun resistor akan dirangkai secara seri serta dihubungkan dengan sumber arus listrik bolak-balik. Beberapa komponen yang berkaitan antara lain impedansi, tegangan efektif, besaran sudut fase, arus efektif serta frekuensi resonansi RC.
2. Analisis Rangkaian LC Seri
Pada susunan rangkaian RL seri, bagian induktor serta resistor akan dirangkai secara seri. Nah, lalu rangkaian tersebut akan dihubungkan dengan sumber tegangan bolak-balik. Komponen yang berkaitan antara lain frekuensi resonansi RL, arus efektif, besaran sudut fase rangkaian dan sebagainya.

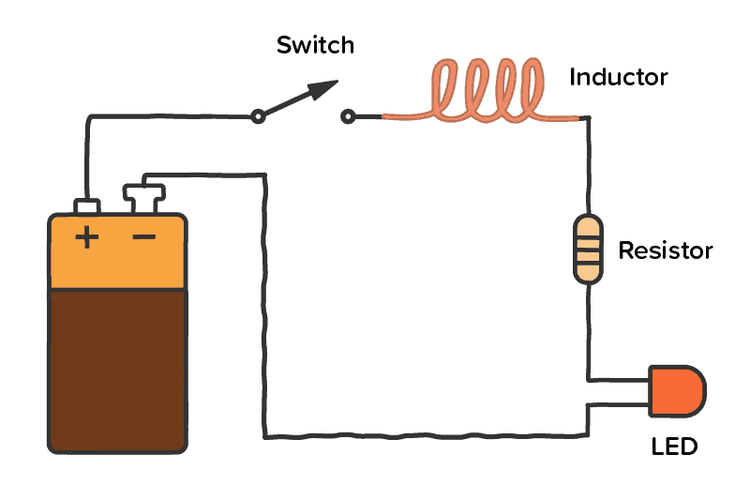

3. Analisis Rangkaian RL Seri
Untuk rangkaian RL RL seri, maka bagian kapasitor maupun induktor akan dirangkai secara seri serta disambungkan dengan sumber arus tegangan bolak-balik. Adapun komponen yang berkaitan ialah frekuensi resonansi RL, arus efektif, besaran sudut fase,

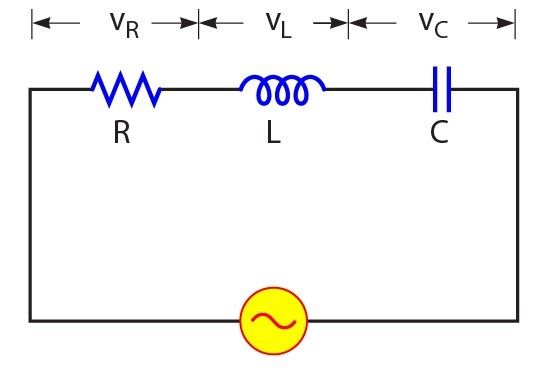

4. Analisis Rangkaian RLC Seri
Dalam rangkaian RLC seri, maka kapasitor, induktor maupun resistor akan dirangkai secara seri. Lalu, rangkaian ini akan dihubungkan dengan sumber tegangan arus bolak-balik. Tentu ada banyak sekali contoh soal rangkaian RLC dalam bidang sains dan sejenisnya.

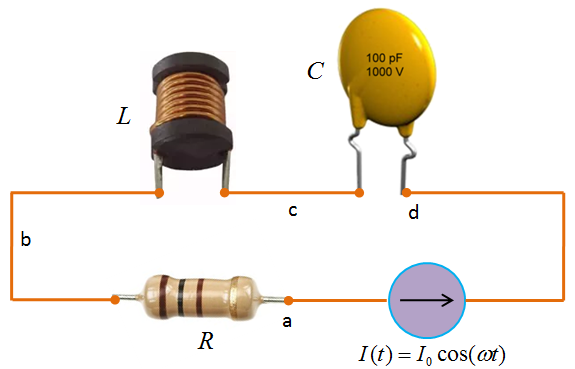

Apa Saja Fungsi Rangkaian RLC Waktu?
Tiap-tiap rangkaian kelistrikan nantinya memiliki fungsi sendiri-sendiri. Salah satunya adalah rangkaian RLC ini. Ini merupakan jenis rangkaian induktor, kapasitor dan resistor yang disusun secara seri maupun berderet.
Rangkaian RLC seperti ini berguna pada rangkaian kelistrikan lainnya seperti halnya penggunaan tuning radio maupun televisi agar bisa mencari frekuensi dari gelombang radio. Adapun skema rangkaian RLC biasanya disebut sebagai circuit controlled.
Pada rangkaian RLC seri kerap digunakan untuk kebutuhan band pass filter serta band stop filter. Dari filter ini diperoleh bahwa arus yang melampaui rangkaian tersebut bisa digambarkan menggunakan persamaan diferensial pada analisis rangkaian.
Biasanya bass pass filter akan dipakai untuk kebutuhan tuning aplikasi. Pada rangkaian RLC seri setidaknya ada 3 macam elemen penting yang bisa dikombinasikan. Tiga kombinasi tersebut bisa dirangkai secara seri maupun paralel.
Ini semua menyesuaikan dengan kebutuhan Anda. Guna menganalisis rangkaian tersebut, maka tidaklah sulit. Hanya saja untuk pengaplikasikan dengan perangkat elektronika maka harus disesuaikan dengan kebutuhan perangkat tersebut.

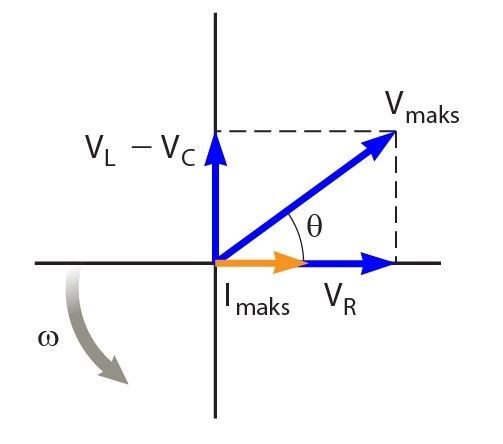

Aplikasi Rangkaian RLC Waktu pada Kehidupan Sehari-Hari
Rangkaian RLC seperti ini banyak sekali digunakan pada kehidupan sehari-hari. Setidaknya saat ini terdapat begitu banyak aplikasi rangkaian RLC yang bisa digunakan pada kehidupan sehari-hari. Salah satunya ialah rangkaian penala tuner pada radio.
Selain itu, aplikasi rangkaian RLC AC juga terdapat pada tuning TV. Nah, rangkaian ini mampu untuk mengubah-ubah frekuensi lewat kondensator variabel. Apabila frekuensinya sudah dikatakan sesuai, maka frekuensi gelombang radio juga akan mampu ditangkap dengan baik.
Rangkaian RLC waktu sejatinya bisa dijumpai pada kehidupan sehari-hari. Ada banyak sekali aplikasi yang menggunakan mode rangkaian RLC seperti ini. Salah satu yang paling populer ialah tuning pada radio. Tentunya saat radio mulai mencari frekuensi, maka ia membutuhkan kerja rangkaian RLC ini.
Selain tuning pada radio, tuning TV juga menggunakan rangkaian ini. Biasanya rangkaian ini akan disusun secara seri meskipun juga bisa disusun dengan rangkaian paralel. Rangkaian ini selalu berkaitan dengan kapasitor, resistor dan tentunya induktor.
