Resistor: Pengertian, Fungsi, dan Simbol dalam Elektronika

Dalam dunia teknologi elektronika, istilah “resistor” merupakan salah satu komponen yang sangat penting. Resistor merupakan salah satu komponen dasar dalam rangkaian elektronik dan digunakan dalam berbagai aplikasi, mulai dari perangkat sederhana hingga sistem kompleks. Dalam artikel ini, kita akan menjelajahi lebih dalam mengenai resistor, termasuk apa itu resistor, pengertian, fungsi, simbol, dan berbagai aspek teknisnya.

Apa Itu Resistor?

Resistor adalah komponen elektronika pasif yang berfungsi untuk mengatur arus listrik dalam suatu rangkaian. Komponen ini memiliki resistansi yang menentukan sejauh mana aliran arus listrik akan mengalami hambatan. Resistansi diukur dalam satuan ohm (Ω). Resistor memiliki kemampuan untuk mengurangi arus listrik tanpa mengubah bentuk gelombangnya. Hal ini menjadikan resistor sebagai elemen penting dalam mengontrol arus listrik dan tegangan dalam rangkaian elektronik.

Pengertian Resistor

Dalam konteks teknis, resistor dapat diartikan sebagai komponen elektronika yang menentukan resistansi atau hambatan listrik pada rangkaian. Resistansi ini bergantung pada nilai resistivitas serta dimensi dan bentuk fisik resistor itu sendiri. Material yang umum digunakan dalam pembuatan resistor adalah karbon, logam, atau semikonduktor. Berdasarkan konstruksinya, resistor dapat hadir dalam berbagai bentuk dan ukuran, termasuk resistor berupa kawat, film logam, atau lapisan karbon.

Fungsi Resistor

Fungsi utama resistor dalam rangkaian elektronik adalah untuk membatasi aliran arus listrik atau mengatur tegangan yang mengalir dalam suatu sirkuit. Resistansi yang dimiliki oleh resistor akan menyebabkan penurunan tegangan seiring dengan peningkatan arus listrik. Ini berarti resistor berperan dalam melindungi komponen elektronika lainnya dari aliran arus berlebih yang dapat merusaknya. Selain itu, resistor juga berperan dalam menyesuaikan impedansi, membagi tegangan, dan menghasilkan daya panas pada rangkaian tertentu.

Jenis-Jenis Resistor

Resistor hadir dalam berbagai jenis, masing-masing memiliki karakteristik dan aplikasi yang berbeda. Berikut adalah beberapa jenis resistor yang umum digunakan dalam rangkaian elektronik:

1. Resistor Karbon: Resistor ini terbuat dari campuran karbon dan gamping yang digunakan sebagai bahan resistif. Resistor karbon paling umum digunakan dalam aplikasi yang membutuhkan toleransi resistansi yang tidak terlalu ketat, seperti peralatan rumah tangga.
2. Resistor Film Logam: Jenis resistor ini memiliki lapisan tipis logam, seperti nikel atau timah, yang dideposisikan pada substrat keramik. Resistor film logam memiliki toleransi resistansi yang lebih baik dan stabilitas termal yang lebih tinggi daripada resistor karbon.
3. Resistor Lapisan Logam: Resistor ini dibuat dengan mengendapkan lapisan tipis logam resistif pada substrat keramik. Resistor lapisan logam sering digunakan dalam aplikasi yang membutuhkan presisi yang tinggi dan daya yang tinggi.
4. Resistor NTC (Negative Temperature Coefficient): Jenis resistor ini menurunkan nilai resistansinya ketika suhu meningkat. Resistor NTC sering digunakan dalam aplikasi suhu, seperti sensor suhu dan pengatur suhu.
5. Resistor PTC (Positive Temperature Coefficient): Sebaliknya, resistor PTC meningkatkan nilai resistansinya ketika suhu meningkat. Resistor PTC sering digunakan sebagai pengatur suhu otomatis dalam peralatan elektronik.
6. Resistor Wirewound: Resistor ini terbuat dari kawat resistif yang diulas menjadi bentuk spiral pada substrat keramik. Resistor wirewound memiliki toleransi yang sangat ketat dan daya yang tinggi, sehingga sering digunakan dalam aplikasi industri dan daya tinggi.

Simbol Resistor

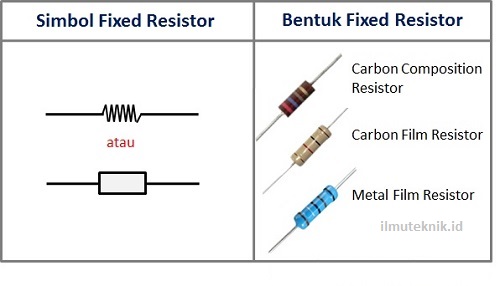

Dalam rangkaian elektronik, resistor digambarkan dengan simbol khusus untuk mempermudah pemahaman dan pembuatan skema rangkaian. Simbol resistor biasanya terdiri dari dua terminal yang terhubung oleh garis yang berbelok dua kali. Berikut adalah contoh simbol resistor:

Simbol ini biasanya digunakan dalam skema rangkaian untuk menunjukkan lokasi dan nilai resistansi resistor dalam rangkaian.

Kode Warna Resistor

Resistor memiliki nilai resistansi yang berbeda-beda tergantung pada aplikasi dan kebutuhan. Untuk menyampaikan informasi mengenai nilai resistansi ini, digunakanlah kode warna pada tubuh resistor.

Membaca Kode Warna

Tabel berikut ini menunjukkan nilai resistansi untuk setiap kode warna pada resistor:

Tabel Kode Warna dan Nilai Resistor

Warna	Angka	Pengali	Toleransi
Hitam	0	1Ω	–
Cokelat	1	10Ω	±1%
Merah	2	100Ω	±2%
Oranye	3	1kΩ	–
Kuning	4	10kΩ	–
Hijau	5	100kΩ	±0.5%
Biru	6	1MΩ	±0.25%
Ungu	7	10MΩ	±0.1%
Abu-abu	8	–	±0.05%
Putih	9	–	–
Emas	–	0.1	±5%
Perak	–	0.01	±10%

Cara Membaca Kode Warna Resistor

Sekarang, mari kita pelajari cara membaca kode warna resistor. Pertama, perhatikan jumlah strip warna pada resistor. Biasanya, terdapat tiga hingga empat strip warna. Jika ada tiga strip warna, strip pertama dan kedua mewakili dua angka pertama dari nilai resistansi, sedangkan strip ketiga mewakili pengali.

Baca juga

• INILAH TIPS MEMILIH GROSIR KOMPRESOR AC MOBIL TERBAIK
• CARA LENGKAP MEMILIH SPAREPART AC MOBIL TERBAIK DAN PERAWATANNYA

Misalnya, jika Anda melihat strip pertama berwarna kuning (angka 4), strip kedua berwarna ungu (angka 7), dan strip ketiga berwarna hijau (pengali 100kΩ), maka nilai resistansinya adalah 47 × 100kΩ atau 4.7MΩ.

Jika terdapat empat strip warna, maka strip keempat mewakili toleransi. Dalam contoh sebelumnya, jika strip keempat berwarna cokelat, berarti nilai resistansi memiliki toleransi ±1%.

Penentuan Toleransi

Toleransi adalah faktor yang menentukan sejauh mana nilai resistansi resistor dapat bervariasi dari nilai yang sebenarnya. Semakin rendah nilai toleransi, semakin akurat resistor tersebut. Oleh karena itu, resistor dengan strip warna toleransi emas (±5%) atau perak (±10%) akan memiliki ketidakpastian nilai yang lebih besar dibandingkan dengan resistor yang memiliki strip warna toleransi lebih rendah.

Kode Warna pada Resistor SMD

Selain resistor konvensional dengan bentuk tabung, ada juga resistor SMD (Surface Mount Device) yang semakin populer digunakan. Resistor SMD tidak menggunakan kode warna, melainkan kode numerik yang dicetak di permukaannya. Misalnya, resistor SMD dengan kode “102” memiliki nilai resistansi 1kΩ.

Pentingnya Mengenali Kode Warna Resistor

Meminimalkan Kesalahan Koneksi

Dengan mengenali kode warna resistor, Anda dapat meminimalkan kesalahan saat melakukan koneksi dalam rangkaian elektronika. Dalam dunia elektronika, setiap koneksi yang salah dapat menyebabkan kerusakan pada komponen atau bahkan menyebabkan rangkaian tidak berfungsi dengan baik.

Efisiensi dan Konsistensi

Mengenali kode warna juga memungkinkan Anda untuk bekerja lebih efisien dan konsisten dalam merakit dan memperbaiki rangkaian elektronika. Anda tidak perlu lagi mengukur resistor satu per satu untuk mengetahui nilainya, cukup melihat kode warna pada tubuh resistor.

Komponen Lain yang Berhubungan

Resistor sering digunakan bersama dengan beberapa komponen lain dalam rangkaian elektronik untuk mencapai fungsi tertentu. Beberapa komponen yang berhubungan dengan resistor adalah:

1. Kapasitor: Digunakan bersama resistor untuk membentuk filter dan rangkaian waktu.
2. Induktor: Resistor dan induktor sering digunakan dalam rangkaian filter dan osilator.
3. Transistor: Resistor digunakan dalam rangkaian bias untuk mengatur aliran arus pada transistor.
4. Dioda: Digunakan bersama resistor untuk membentuk pembagi tegangan dan pelindung arus.
5. Op-Amp (Operational Amplifier): Resistor digunakan dalam rangkaian penguat operasional untuk menentukan tingkat penguatan.

Peran Resistor dalam Rangkaian Elektronik

Resistor memiliki peran penting dalam berbagai rangkaian elektronik. Berikut adalah beberapa peran utama yang dimainkan oleh resistor:

1. Pembatas Arus: Resistor digunakan untuk membatasi aliran arus listrik sehingga komponen lainnya tidak menerima arus yang berlebihan.
2. Pembagi Tegangan: Resistor digunakan dalam rangkaian pembagi tegangan untuk mengurangi tegangan pada titik tertentu dalam rangkaian.
3. Penguat Arus: Resistor digunakan dalam rangkaian penguat arus untuk mengatur tingkat arus yang melewati transistor atau penguat lainnya.
4. Penyaring: Resistor digunakan dalam rangkaian filter untuk mengatur frekuensi sinyal yang diteruskan atau ditolak.
5. Pengatur Suhu: Resistor NTC dan PTC digunakan sebagai pengatur suhu dalam rangkaian yang memerlukan perlindungan terhadap perubahan suhu.

Baca juga

• PENTINGNYA MEMILIH BAHAN BANGUNAN YANG TEPAT
• 12 CARA TEPAT DALAM MEMILIH DISTRIBUTOR SPAREPART AC MOBIL

Sifat-Sifat Resistor

Resistor memiliki beberapa sifat khas yang perlu dipahami untuk memahami perannya dalam rangkaian elektronik. Berikut adalah beberapa sifat-sifat utama dari resistor:

1. Resistansi (R): Resistansi adalah ukuran hambatan yang dimiliki oleh resistor terhadap aliran arus listrik. Satuan resistansi diukur dalam ohm (Ω). Nilai resistansi resistor menentukan seberapa besar hambatan yang ditimbulkan pada rangkaian.
2. Toleransi: Setiap resistor memiliki nilai toleransi, yang menunjukkan sejauh mana nilai resistansinya bisa berbeda dari nilai yang sebenarnya. Toleransi resistor biasanya dinyatakan dalam persentase. Misalnya, resistor dengan nilai resistansi 100 Ω dan toleransi ±5% berarti nilai resistansinya bisa berkisar antara 95 Ω hingga 105 Ω.
3. Daya (P): Daya maksimum yang dapat ditangani oleh resistor tanpa merusaknya dinyatakan dalam watt (W). Daya ini bergantung pada besar arus yang melewati resistor dan resistansi yang dimilikinya. Penggunaan resistor dengan daya yang lebih rendah dari yang dibutuhkan dapat menyebabkan resistor mengalami kerusakan atau bahkan terbakar.
4. Nilai Arus Maksimum: Setiap resistor memiliki nilai arus maksimum yang dapat dijalani tanpa merusaknya. Jika arus yang melewati resistor melebihi nilai ini, resistor dapat mengalami overheating dan kegagalan.
5. Koefisien Temperatur: Koefisien temperatur menunjukkan perubahan resistansi resistor akibat perubahan suhu. Resistor dengan koefisien temperatur yang rendah lebih stabil terhadap fluktuasi suhu.

Resistor dalam Aplikasi Sehari-Hari

Resistor memiliki peran penting dalam banyak perangkat elektronik yang kita gunakan dalam kehidupan sehari-hari. Berikut adalah beberapa aplikasi resistor dalam berbagai perangkat:

1. Perangkat Elektronik Rumah Tangga: Resistor digunakan dalam perangkat elektronik seperti televisi, oven microwave, dan pemutar musik.
2. Telekomunikasi: Resistor digunakan dalam perangkat telekomunikasi seperti telepon, router, dan penerima radio.
3. Kendaraan: Resistor digunakan dalam kendaraan sebagai bagian dari sistem pengapian, sistem pengereman, dan perangkat elektronik lainnya.
4. Perangkat Medis: Resistor digunakan dalam perangkat medis seperti alat pengukur glukosa darah dan alat pemantau tekanan darah.
5. Komputer dan Elektronik Konsumen: Resistor digunakan dalam komputer, smartphone, kamera, dan perangkat elektronik konsumen lainnya.

Penggunaan Resistor dalam Industri

Industri juga memanfaatkan resistor dalam berbagai aplikasi teknis. Berikut adalah beberapa contoh penggunaan resistor dalam industri:

1. Pengukuran dan Kendali: Resistor digunakan dalam alat ukur dan perangkat kendali industri untuk memantau dan mengatur parameter tertentu.
2. Pengatur Daya: Resistor digunakan dalam regulator daya dan sumber tegangan untuk mengatur arus dan tegangan pada perangkat elektronik dan mesin industri.
3. Sensor: Beberapa resistor berfungsi sebagai sensor yang mengubah perubahan fisik, seperti suhu atau tekanan, menjadi sinyal listrik.
4. Elektronika Daya: Resistor digunakan dalam sistem elektronika daya untuk distribusi daya dan pengaturan tegangan.

Pemilihan Resistor yang Tepat

Pemilihan resistor yang tepat sangat penting dalam desain rangkaian elektronik. Beberapa faktor yang perlu dipertimbangkan dalam memilih resistor adalah:

1. Nilai Resistansi: Pastikan nilai resistansi sesuai dengan kebutuhan rangkaian.
2. Toleransi: Pilih toleransi resistor yang sesuai agar rangkaian berfungsi dengan akurat.
3. Daya: Pastikan resistor memiliki daya yang cukup untuk menangani arus yang melewatinya.
4. Koefisien Temperatur: Pertimbangkan koefisien temperatur jika aplikasi mengharuskan resistor stabil terhadap fluktuasi suhu.
5. Ukuran: Pilih ukuran resistor yang sesuai dengan ruang yang tersedia dalam perangkat.

Tips Merawat Resistor

Untuk memastikan kinerja dan umur panjang resistor, berikut adalah beberapa tips perawatan yang perlu diikuti:

1. Hindari Overheating: Jaga agar arus yang mengalir tidak melebihi nilai arus maksimum resistor.
2. Hindari Kondisi Ekstrim: Hindari mengoperasikan resistor dalam suhu atau lingkungan ekstrim yang dapat merusaknya.
3. Lakukan Pemeriksaan Berkala: Periksa secara berkala apakah resistor berfungsi dengan baik dan tidak terdapat kerusakan fisik.
4. Pemilihan yang Tepat: Pastikan resistor yang dipilih sesuai dengan spesifikasi dan kebutuhan aplikasi.

Resistor dalam Perkembangan Teknologi

Seiring dengan perkembangan teknologi, resistor terus mengalami inovasi dan peningkatan. Resistor dengan ukuran yang semakin kecil dan daya yang lebih tinggi dikembangkan untuk mendukung desain perangkat elektronik yang lebih canggih dan efisien. Penggunaan resistor dalam berbagai aplikasi teknologi semakin berkembang, termasuk dalam Internet of Things (IoT), kendaraan listrik, dan teknologi energi terbarukan.
