Dalam dunia elektronika dan kelistrikan, tespen atau test lamp telah menjadi alat yang tak terpisahkan. Test lamp, yang juga dikenal sebagai tester tegangan listrik, adalah alat sederhana namun esensial yang digunakan untuk mendeteksi keberadaan arus listrik.
Meskipun tampak sederhana, alat memiliki berbagai jenis dan fungsi yang berbeda, disesuaikan dengan kebutuhan penggunaan. Dari bentuk obeng sederhana hingga alat digital canggih, alat ini telah mengalami evolusi seiring dengan perkembangan teknologi.
Namun, tujuan utamanya tetap sama: memastikan keamanan dan efisiensi dalam pekerjaan kelistrikan. Untuk mengetahui informasi terkait alat listrik pengetes ini, simak ulasan berikut.
Komponen-Komponen Alat Tespen
Berikut beberapa komponen dari test pen. Hadirnya komponen ini sangat penting agar fungsi dari alat bisa berjalan dengan baik untuk mendeteksi adanya arus listrik.
1. Probe
Dalam dunia elektronika, probe adalah elemen krusial dari test lamp. Fungsinya tak hanya sebagai penghubung, tetapi juga sebagai detektor arus listrik yang mengalir. Setiap teknisi memahami betapa pentingnya komponen ini dalam mendeteksi keberadaan listrik.
Probe, dengan desainnya yang unik, memastikan keakuratan dan keamanan saat melakukan pengujian. Tanpa probe, alat tak akan berfungsi dengan optimal.
Oleh karena itu, memahami karakteristik dan cara kerja probe adalah esensial bagi siapa pun yang berkecimpung di bidang elektronika
2. Isolator
Isolator dalam test lamp memegang peran vital sebagai pelindung. Fungsinya adalah mencegah aliran listrik yang tidak diinginkan, menjaga keamanan pengguna. Tanpa isolator, risiko kesetrum meningkat saat melakukan pengujian listrik.
Adanya komponen ini membuat, aplikasi tespen dapat bekerja dengan aman dan efisien. Material isolator biasanya terbuat dari bahan yang tidak menghantarkan listrik, seperti plastik atau karet. Hal ini memastikan bahwa hanya bagian probe yang bersentuhan dengan sumber listrik.
3. Arang
Arang di dalam test lamp berfungsi sebagai konduktor listrik. Meskipun tidak langsung terlihat, arang memainkan peran penting dalam menghantarkan arus listrik dari sumber ke probe, memastikan pengujian berjalan lancar.
Arang mampu mendeteksi keberadaan listrik dengan akurat. Material arang memiliki sifat konduktor yang baik, memungkinkan arus listrik mengalir dengan lancar tanpa hambatan yang signifikan, menjadikannya komponen esensial dalam alat.
4. Lampu Indikator
Lampu indikator berfungsi sebagai penanda adanya arus listrik. Saat menyala, ini menandakan bahwa sumber listrik aktif dan berfungsi dengan baik. Tanpa lampu indikator, sulit mengetahui status listrik.
Dengan lampu indikator, pengujian listrik menjadi lebih mudah dan informatif. Lampu ini memberikan respons visual cepat kepada pengguna, memastikan bahwa pengujian berjalan dengan benar dan informasi yang diperoleh akurat
5. Penjepit
Penjepit pada test lamp memiliki fungsi krusial dalam memastikan koneksi yang kuat. Ini memudahkan pengguna untuk menghubungkan test lamp dengan sumber listrik tanpa harus memegangnya terus menerus.
Penjepit dapat digunakan dengan lebih fleksibel. Desainnya yang ergonomis memastikan bahwa koneksi tetap stabil, memungkinkan pengujian berlangsung tanpa gangguan dan dengan hasil yang akurat.
6. Pegas
Pegas memberikan tekanan yang tepat pada probe. Ini memastikan bahwa probe tetap bersentuhan dengan sumber listrik dengan baik, memungkinkan pengujian berjalan dengan lancar.
Adanya pegas membuat alat dapat menghantarkan arus listrik dengan efisien. Material pegas biasanya terbuat dari logam yang memiliki sifat elastis, memastikan probe selalu dalam posisi yang tepat saat pengujian.
7. Tutup Konduktor
Tutup konduktor pada test lamp berfungsi sebagai pelindung bagi komponen-komponen di dalamnya. Ini menjaga agar komponen seperti probe dan arang tetap aman dari kerusakan fisik atau kontaminasi.
Dengan tutup konduktor, test lamp memiliki daya tahan yang lebih lama. Materialnya yang kuat memastikan bahwa semua komponen di dalam test lamp terlindungi dengan baik, memungkinkan alat ini bekerja dengan optimal dalam jangka waktu yang lama.
Cara Kerja Tespen
Test lamp, juga dikenal sebagai test light, voltage tester, atau mains tester, adalah perangkat uji elektronik yang digunakan untuk menentukan keberadaan listrik dalam perangkat yang sedang diuji.
Test lamp lebih sederhana dan lebih murah dibandingkan dengan alat pengukuran seperti multimeter. Namun, test lamp seringkali cukup untuk memeriksa keberadaan tegangan pada konduktor.
Alat yang dirancang dengan baik memiliki fitur untuk melindungi pengguna dari sengatan listrik yang tidak disengaja. Ada test lamp yang dapat mendeteksi tegangan pada konduktor yang terisolasi.
Alat ini pada dasarnya adalah lampu listrik yang dihubungkan dengan satu atau dua kabel isolasi. Seringkali, test lamp berbentuk seperti obeng dengan lampu yang dihubungkan antara ujung obeng dan satu kabel yang menjorok keluar dari belakang obeng.
Dengan menghubungkan kabel ke referensi tanah dan menyentuhkan ujung obeng ke berbagai titik dalam rangkaian, keberadaan atau ketiadaan tegangan di setiap titik dapat ditentukan. Hal ini memungkinkan deteksi kerusakan sederhana dan pelacakan penyebab utama kerusakan tersebut.
Jenis-Jenis Tespen
Ternyata jenis dari alat ini cukup bervariasi dan tidak hanya satu buah saja. Masing-masing jenis memiliki spesifikasi tersendiri sehingga para pengguna wajib mengenalnya terlebih dahulu.
1. Multi Function Digital Spanning
Alat ini inovasi terbaru dalam dunia peralatan uji listrik. Dengan fitur digital, alat ini mampu memberikan pembacaan yang akurat dan cepat. Teknologi digital memungkinkan deteksi tegangan dengan presisi tinggi.
Dibandingkan dengan versi konvensional, versi digital ini menawarkan keunggulan dalam hal keakuratan dan kemudahan penggunaan. Selain itu, fitur tambahan seperti layar LCD memudahkan pengguna dalam membaca hasil pengujian, menjadikannya pilihan favorit bagi teknisi modern.
2. Voltage Detector
Alat ini dirancang khusus untuk mendeteksi keberadaan tegangan listrik tanpa kontak langsung. Alat ini sangat sensitif dan dapat mendeteksi tegangan bahkan melalui isolator. Ini adalah alat yang esensial untuk keamanan saat bekerja dengan listrik.
Dengan komponen ini, risiko kesetrum dapat diminimalkan. Alat ini memberikan respons cepat dan akurat, memastikan bahwa area kerja aman dari sumber tegangan yang berpotensi berbahaya sebelum melakukan intervensi lebih lanjut.

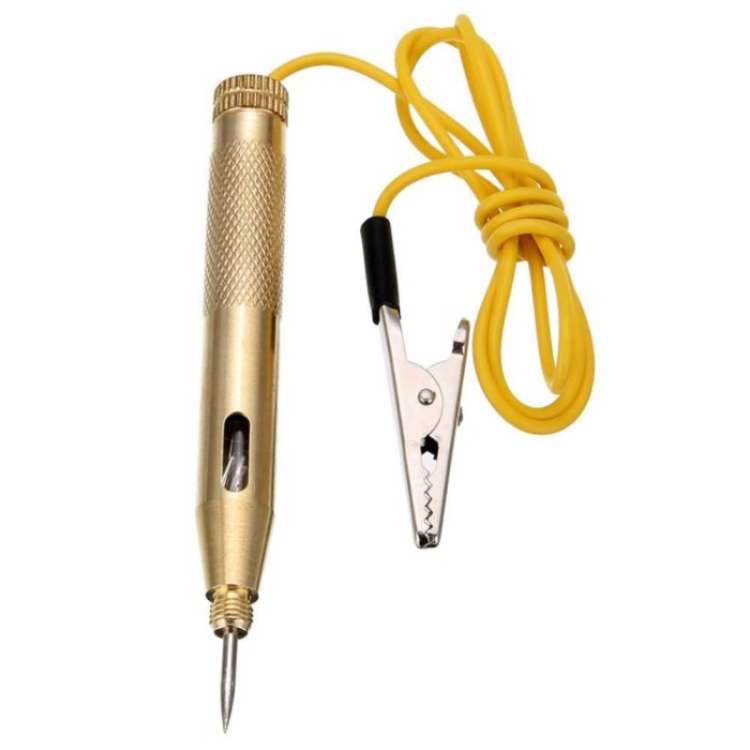

3. DC 6V – 24V
Test lamp DC 6V – 24V adalah alat uji yang dirancang khusus untuk mendeteksi tegangan DC dalam rentang tersebut. Ini sangat berguna untuk aplikasi otomotif dan industri lainnya yang menggunakan sumber tegangan DC.
Dengan rentang deteksi yang spesifik, alat ini memastikan bahwa pengujian dilakukan dengan akurasi maksimal. Desainnya yang kompak dan mudah digunakan menjadikannya alat yang wajib dimiliki oleh setiap teknisi yang bekerja dengan sumber tegangan DC.
4. Tespen Bolak Balik Apel
Alat ini menonjol dengan desainnya yang unik. Namun, jangan biarkan bentuknya yang menarik mengalihkan pengguna dari fungsionalitasnya. Alat ini mampu mendeteksi keberadaan tegangan dengan cepat dan akurat.
Dengan mekanisme bolak-balik, alat ini memudahkan pengguna untuk beralih antara mode deteksi yang berbeda. Ini adalah kombinasi sempurna antara estetika dan fungsionalitas, menjadikannya pilihan yang populer di kalangan profesional dan hobi.
5. Type TL Tergo Obeng
Jenis ini menggabungkan fungsi obeng dengan kemampuan deteksi tegangan. Ini adalah alat multifungsi yang sangat berguna bagi teknisi yang memerlukan alat serbaguna saat bekerja di lapangan.
Dengan desain yang ergonomis, alat ini memastikan kenyamanan saat digunakan. Selain itu, kemampuannya untuk mendeteksi tegangan sambil berfungsi sebagai obeng menjadikannya alat yang hemat ruang dan efisien untuk setiap tugas listrik.
Seiring dengan perkembangan zaman, tespen terus mengalami inovasi baik dari segi bentuk maupun fungsi. Namun, penting untuk selalu memahami cara penggunaan dan fungsi dari masing-masing jenis.
