Thyristor merupakan komponen semikonduktor yang penting dalam elektronika daya. Memiliki kemampuan untuk mengendalikan aliran listrik dengan cara yang unik. Beroperasi dengan prinsip trigger atau pemicu, sehingga dapat mengaktifkan dan mematikan aliran listrik dalam satu arah dengan cepat.
Hal ini sangat berguna dalam pengendalian daya tinggi, seperti dalam sistem pembalik arus, pengatur kecepatan motor, penyearah tegangan, dan pengendali daya. Sehingga telah menjadi bagian integral dari sistem tenaga dan otomasi industri, serta digunakan dalam berbagai aplikasi dari pembangkit listrik.
Pengertian
Thyristor adalah komponen semikonduktor yang digunakan dalam elektronika daya. Ini adalah jenis saklar (switch) yang digunakan untuk mengontrol aliran arus listrik dengan prinsip tindakan yang tidak dapat diinversikan. Thyristor memiliki tiga terminal: anoda, katoda, dan gate (terminal kendali).
Komponen ini hanya akan mengizinkan aliran arus ketika diberi pemicu melalui gate, dan setelah diberi pemicu, akan tetap menghantarkan arus sampai arus tersebut turun di bawah ambang tertentu. Biasa digunakan dalam aplikasi pengendalian daya.
Seperti pengatur tegangan, pemicu motor, penyusun gelombang, dan pengendalian daya dalam rangkaian listrik. Keandalannya dan kemampuannya untuk mengendalikan daya tinggi membuatnya penting dalam industri elektronika daya.
Fungsi Thyristor
Komponen ini memainkan peran penting dalam pengendalian daya dalam berbagai aplikasi industri, elektronika, dan sistem kelistrikan modern. Keandalan, efisiensi, dan kemampuannya dalam mengendalikan daya tinggi menjadikannya komponen penting dalam berbagai perangkat dan sistem.
Komponen ini memiliki beragam fungsi dalam berbagai aplikasi elektronika daya dan pengendalian daya. Berikut ini adalah beberapa fungsi utamanya:
1. Pengendali Pemicu
Digunakan sebagai saklar yang dapat diaktifkan untuk mengontrol aliran arus listrik. Dapat diaktifkan untuk memungkinkan aliran arus melalui perangkat. Sederhananya adalah untuk saklar ON/OFF.
2. Pengatur Tegangan
Dapat digunakan dalam sirkuit pengatur tegangan untuk mengendalikan tegangan output dari sumber daya seperti transformator. Ini berguna dalam mendapatkan keluaran tegangan yang diinginkan untuk aplikasi tertentu.
3. Pengendali Daya Motor
Digunakan dalam sistem pengendalian motor untuk mengatur kecepatan dan torsi motor listrik. Ini membantu mengoptimalkan penggunaan energi dan memperpanjang umur pakai motor.
4. Penyusun Gelombang
Digunakan dalam rangkaian penyusun gelombang untuk menghasilkan gelombang berbentuk sinusoidal atau gelombang lainnya dengan mengendalikan fase dan amplitudo sinyal masukan.
5. Pecatu Daya (Inverter)
Digunakan dalam perangkat pencatu daya untuk mengubah arus searah (DC) menjadi arus bolak-balik (AC). Ini berguna dalam aplikasi seperti sistem tenaga surya dan untuk kendaraan listrik.
6. Konverter Tegangan
Digunakan untuk mengubah tegangan AC dari satu tingkat tegangan ke tingkat lainnya.
Cara Kerja Thyristor
Sebagai sebuah komponen semikonduktor yang mengendalikan aliran arus listrik dalam satu arah, mirip seperti saklar. Cara kerjanya didasarkan pada prinsip pemicuan dan retensi yang dapat dijelaskan sebagai berikut:
- Kondisi OFF (Non-Konduktif): tidak ada arus dan gate tidak memberikan sinyal pemicu.
- Pemicuan (Triggering): berupa arus listrik atau sinyal kendali yang sesuai. Komponen ini akan berubah menjadi ON setelah mendapatkan pemicuan ini.
- Kondisi ON (Konduktif): setelah aktif akan tetap dalam kondisi konduktif yang disebut retensi. Komponen ini akan membiarkan arus listrik terus mengalir dari anoda ke katoda.
- Arus Nol: kondisi ON akan terus bertahan hingga arus listriknya turun di bawah ambang atau mendekati nol. Setelah itu komponen ini akan secara otomatis kembali ke kondisi OFF.
- Arus Arah Terbalik: komponen ini hanya mengizinkan aliran arus satu arah dari anoda ke katoda. Jika ada arus sebaliknya maka komponen ini akan tetap dalam kondisi OFF.
Jenis-Jenis Thyristor
Thyristor adalah kelompok komponen semikonduktor yang memiliki berbagai jenis dan variasi sesuai dengan aplikasi dan karakteristik operasionalnya. Beberapa jenis yang umum meliputi:
1. SCR – Silicon Controlled Rectifier

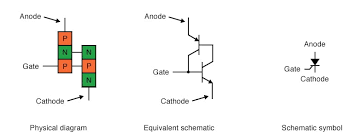

Merupakan jenis yang paling umum. SCR digunakan untuk mengontrol arus listrik dalam satu arah dan mempertahankan arus hingga dihentikan dengan mengurangi tegangan anoda-ke-katoda menjadi nol.
2. LASCR – Light-Activated SCR

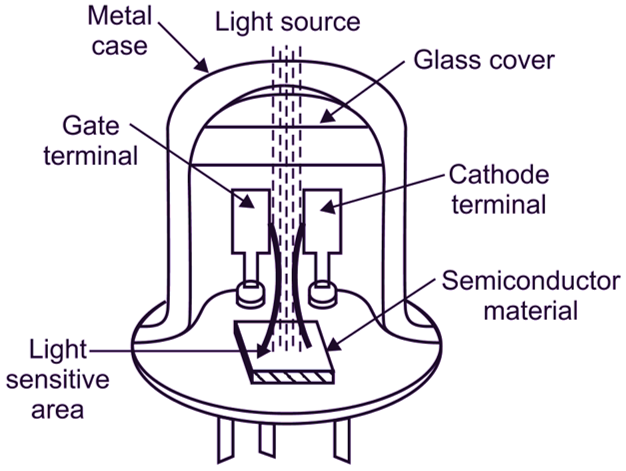

Merupakan SCR yang diaktifkan oleh cahaya. Ini digunakan dalam berbagai aplikasi yang melibatkan kontrol optik, seperti sakelar cahaya dan pengaman pintu garasi otomatis.
3. TRIAC – Triode for Alternating Current

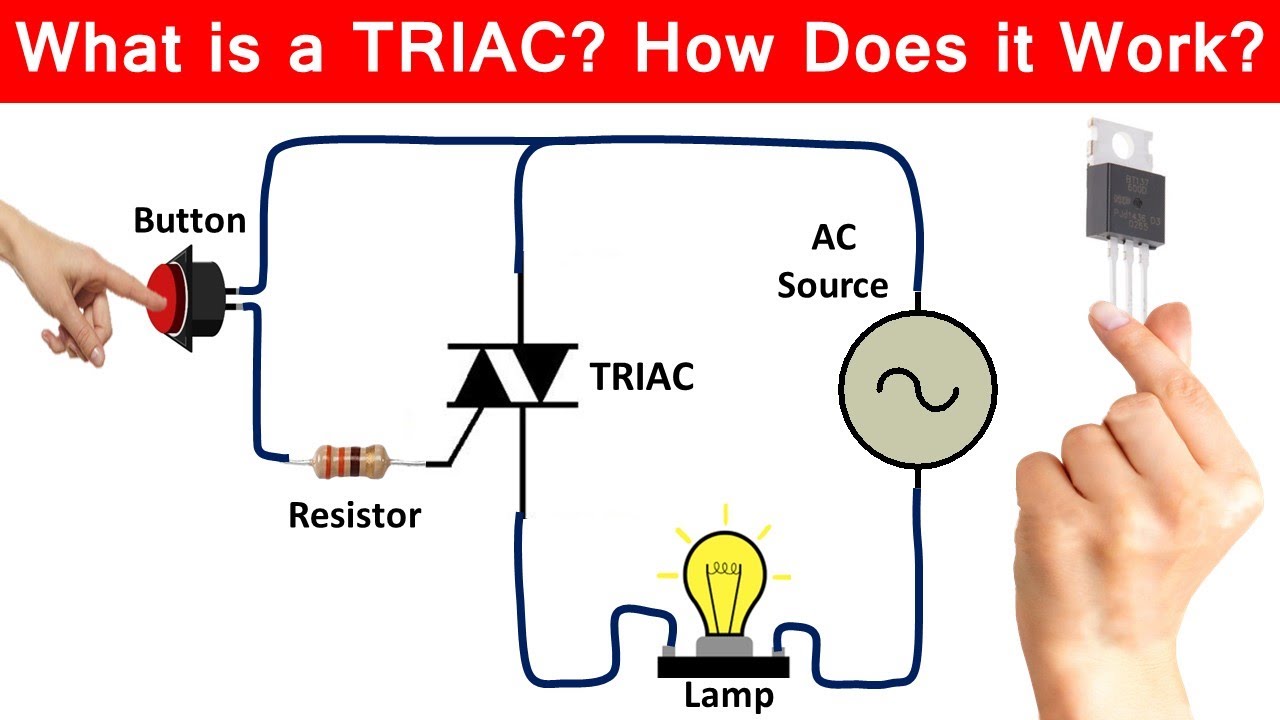

Merupakan jenis yang digunakan untuk mengendalikan arus bolak-balik (AC) dalam kedua arah. Ini digunakan dalam aplikasi seperti pengendalian intensitas lampu dimmer dan pengatur daya motor AC.
4. DIAC – Diode for Alternating Current

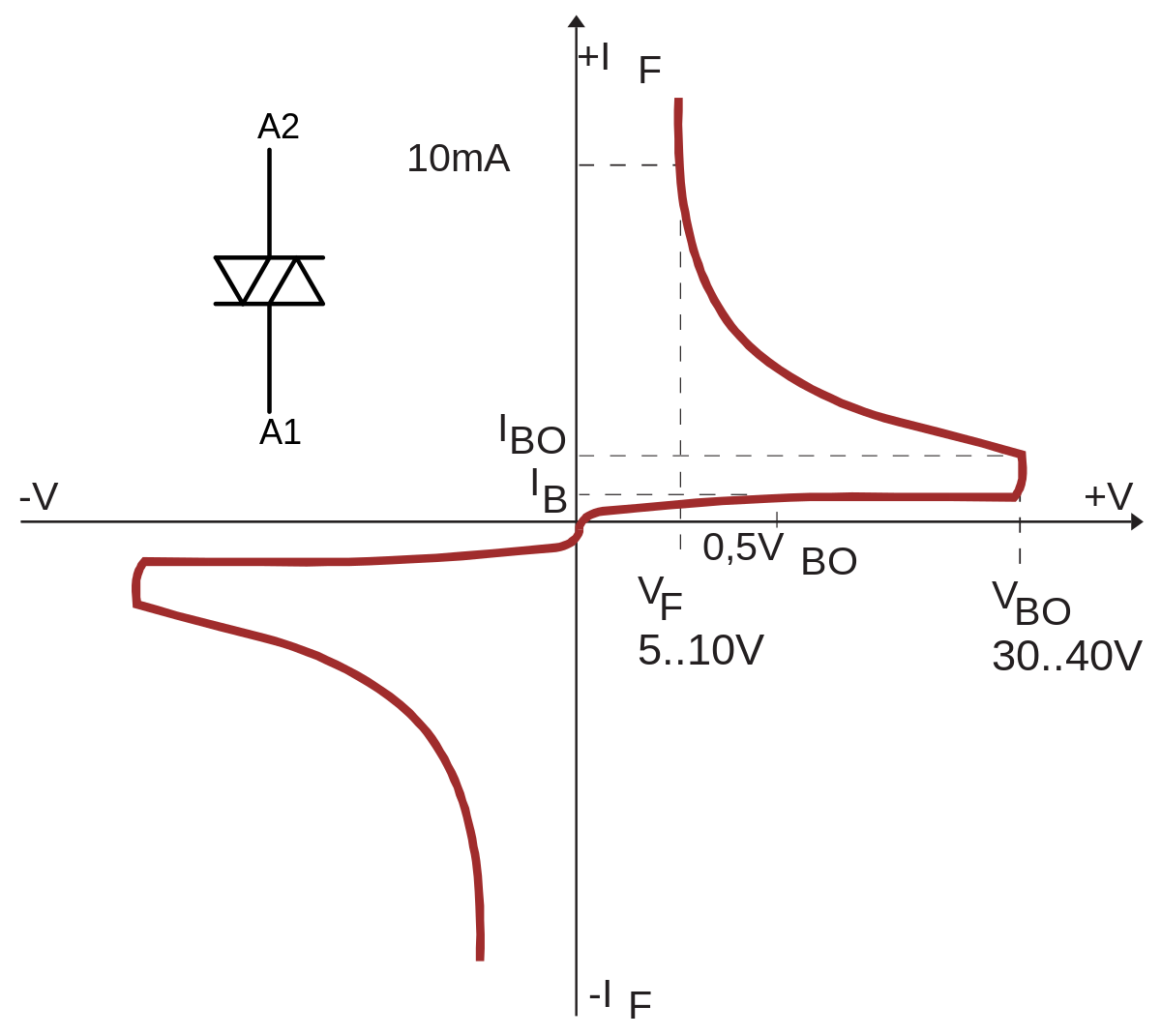

Merupakan komponen yang biasanya digunakan bersamaan dengan TRIAC untuk memicu pengaktifan pada arus bolak-balik. DIAC digunakan untuk menghasilkan pemicuan yang tepat pada TRIAC.
5. GTO – Gate Turn-Off

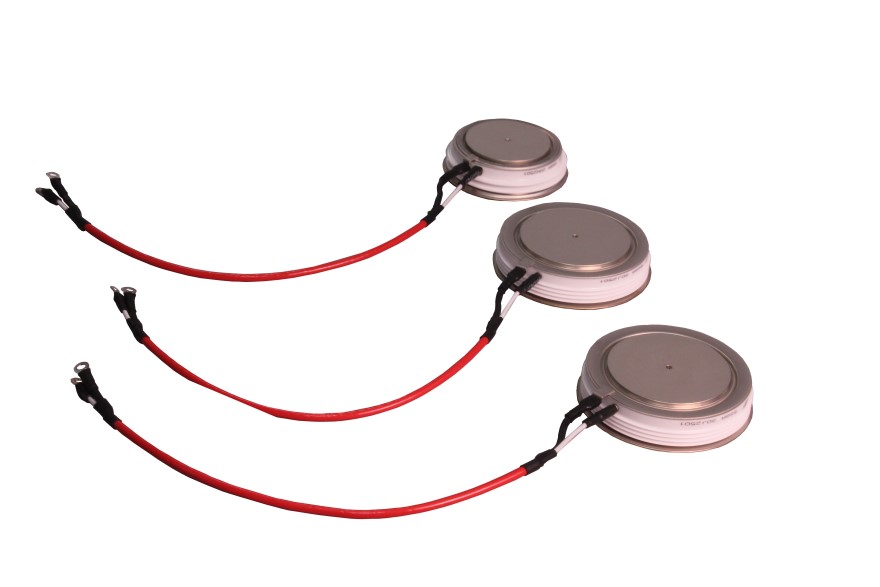

Merupakan jenis yang memiliki kemampuan untuk diaktifkan dan dimatikan dengan sinyal gate yang sesuai. Ini memungkinkan pengendalian yang lebih fleksibel dibandingkan dengan SCR konvensional.
6. MCT – MOS-Controlled Thyristor

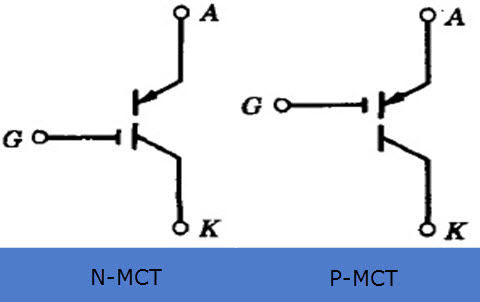

Merupakan jenis yang menggunakan gate MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) untuk mengontrolnya. MCT memiliki kemampuan mengendalikan arus dalam satu arah seperti SCR dan dapat dimatikan dengan sinyal gate.
7. ETO – Emitter Turn-Off

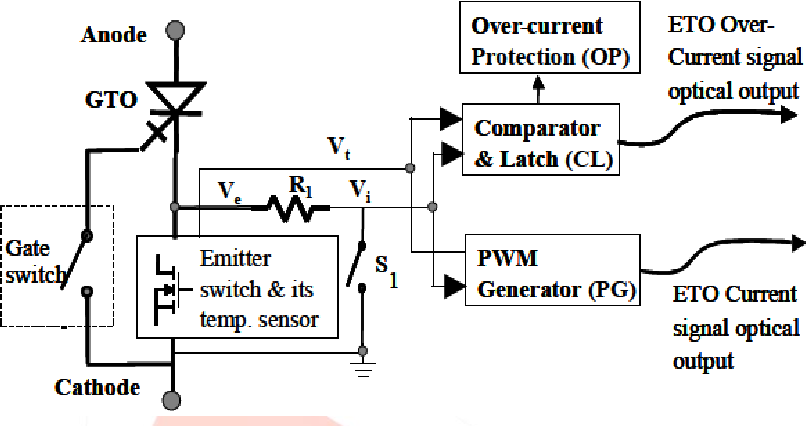

Merupakan jenis yang dirancang untuk operasi pada tegangan tinggi dan daya tinggi. Ini memiliki kemampuan untuk dimatikan lebih cepat daripada SCR konvensional.
8. Shockly Diode
Karakteristik Thyristor
Berdasarkan kondisi yang terjadi pada komponen ini, ada tiga karakteristik yang utama, yaitu:
1. Tegangan Balik (Reverse Blocking)
Pada kondisi tersebut, komponen ini menutup aliran arus ke arah sebaliknya karena komponen ini hanya bisa mengalirkan arus satu arah saja.
2. Tegangan Maju (Forward Blocking)
Pada kondisi seperti ini, komponen tidak dalam kondisi hidup (ON) karena gerbang tidak mengalami stimulasi. Jadi akan menghantarkan arus meski menutup arus maju.
3. Konduksi (Conducting)
Pada kondisi seperti ini, komponen berada dalam keadaan membiarkan arus mengalir sesuai kondisi pada gate. Dalam kondisi ini, komponen baru akan berhenti mengalirkan arus saat arus maju turun hingga di bawah arus kerja gate.
Perbedaan antara Thyristor dan Transistor
Sebenarnya kedua komponen ini sama-sama merupakan perangkat semikonduktor yang mempunyai banyak aplikasi dalam sirkuit listrik. Namun perbedaan utama dari keduanya adalah jumlah semikonduktor tersebut. Transistor hanya memiliki tiga lapisan sedangkan thyristor memiliki empat lapisan.
Struktur Thyristor
Seperti yang disebutkan di atas komponen ini terbuat dari semikonduktor silikon. Memiliki empat lapisan dengan tiga terminal (junction). Di mana setiap lapisan terdiri dari bahan jenis-N atau jenis-P. Misalnya P-N-P-N. Terminal utamanya dinamakan sebagai anoda dan katoda.
Struktur P-N yang dimiliki oleh komponen ini lebih kompleks jika dibandingkan dengan transistor bipolar atau MOS (Metal Oxide Semiconductor). Meski begitu, komponen ini lebih dimanfaatkan sebagai saklar (switch) dibandingkan sebagai penguat tegangan atau arus layaknya transistor.
Kesimpulan
Thyristor adalah komponen penting dalam elektronika daya. Dengan kemampuannya untuk mengendalikan aliran listrik yang kuat, komponen ini menjadi inti dari banyak aplikasi daya kritis. Keandalan dan efisiensinya menjadikannya pilihan utama dalam industri dan teknologi modern.
Dalam era kendaraan listrik dan infrastruktur energi, komponen ini terus berperan penting dalam mengelola daya dan meningkatkan efisiensi sistem elektrik. Sehingga akan tetap menjadi elemen vital dalam dunia teknologi daya dan terus berkembang seiring dengan kemajuan teknologi.
