Transformator arus (CT) merupakan komponen krusial dalam sistem distribusi listrik yang mengubah arus tinggi menjadi arus rendah yang lebih aman untuk diukur dan dianalisis. Media transmisi trafo CT berperan penting dalam menjaga keakuratan pengukuran dan efisiensi sistem.
Dengan berbagai jenis dan aplikasi, CT memastikan keamanan dan keandalan dalam pengoperasian peralatan listrik. Dari penggunaan di gardu induk hingga aplikasi industri, CT mendukung pemantauan dan pengendalian kualitas daya.
Kinerja CT yang optimal, penting untuk menghindari kesalahan pengukuran yang dapat berakibat fatal, menjadikannya topik yang penting untuk dipahami oleh para profesional di bidang ini.
Pengenalan Transformator Arus (CT)
Transformator arus (CT) adalah komponen kritis dalam pengukuran dan perlindungan sistem tenaga listrik. CT mengubah arus tinggi menjadi arus rendah yang dapat diukur dengan aman oleh instrumen.
CT menyediakan arus sekunder yang proporsional dengan arus primer, dengan rasio yang ditentukan yang memungkinkan konversi nilai arus yang akurat untuk pengukuran atau tujuan perlindungan.
Untuk mempertahankan akurasi, hubungan antara primer dan sekunder harus dekat, memastikan bahwa arus sekunder adalah gambaran yang tepat dari arus primer.
CT juga dirancang untuk meminimalkan beban pada sirkuit primer, memungkinkan pengukuran yang tidak mengganggu aliran arus asli.
Fungsi CT
Berikut adalah fungsi dari CT yang secara umum banyak dimanfaatkan oleh masyarakat. Dengan fungsi ini, berbagai kebutuhan kelistrikan bisa dimaksimalkan.
- Mengubah arus tinggi menjadi arus rendah yang dapat diukur
- Memisahkan sirkuit pengukuran atau perlindungan dari tegangan tinggi sistem primer
- Menyediakan arus sekunder yang proporsional untuk instrumen pengukuran dan relai proteksi
- Memungkinkan pengukuran arus tanpa memutuskan sirkuit
- Menyediakan akurasi dalam pengukuran dengan mempertahankan rasio yang tepat antara arus primer dan sekunder
- Mengurangi beban pada sirkuit primer untuk pengukuran yang akurat
- Memfasilitasi pengukuran arus untuk aplikasi komersial dan industri
- Digunakan dalam sistem pengukuran daya untuk pembacaan meteran kWh
- Memungkinkan pemantauan operasional dan keamanan jaringan listrik

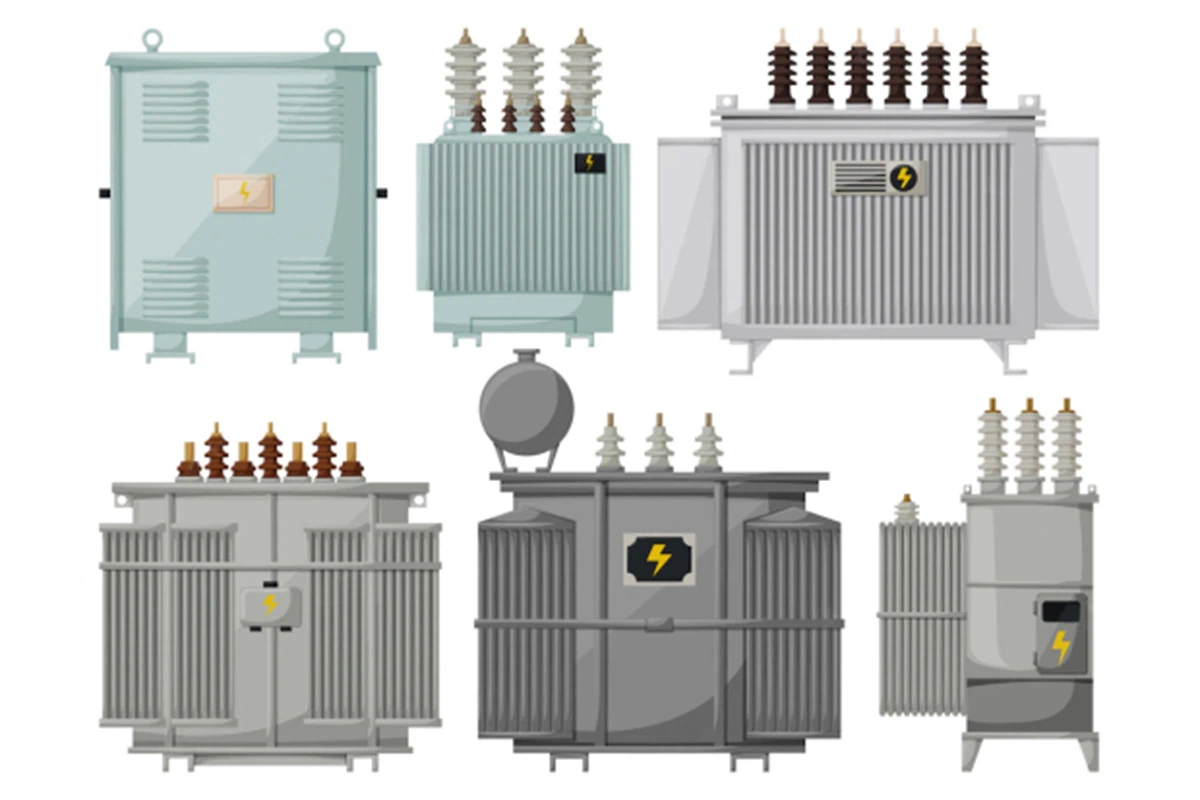

Jenis-jenis CT
Berbagai jenis CT telah dikembangkan untuk memenuhi kebutuhan spesifik dalam berbagai aplikasi, mulai dari pengukuran hingga perlindungan sistem tenaga. Berikut adalah beberapa jenis media transmisi trafo CT yang umum digunakan:

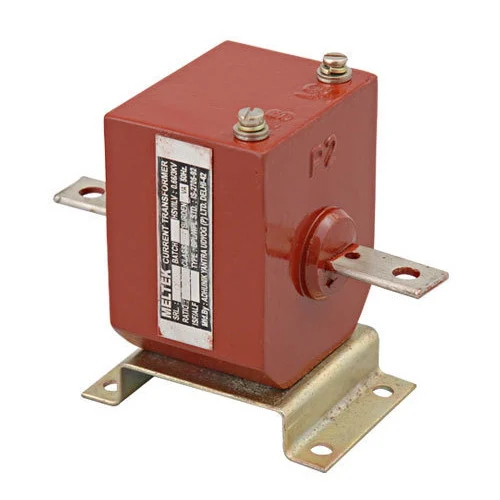

1. CT Luka (Wound Type)
Transformator arus tipe luka merupakan salah satu varian yang paling umum digunakan dalam sistem pengukuran listrik. Dengan konstruksi yang melibatkan lilitan kawat secara langsung pada inti besi, transformator ini mampu menangani arus dengan nilai yang sangat tinggi.
Keunggulan utama dari tipe ini terletak pada kemampuannya untuk disesuaikan dengan berbagai kebutuhan aplikasi, memberikan fleksibilitas dalam penggunaan.
2. CT Toroidal (Ring Type)
Transformator arus tipe toroidal, yang dikenal juga sebagai tipe cincin, menawarkan desain yang efisien dengan kerugian energi yang minimal.
Bentuk cincinnya yang khas memungkinkan distribusi medan magnet yang seragam dan mengurangi induktansi yang tidak diinginkan.
Transformator ini sering ditemukan dalam peralatan elektronik karena ukurannya yang kompak dan efisiensi yang tinggi dalam mengoperasikan arus listrik.

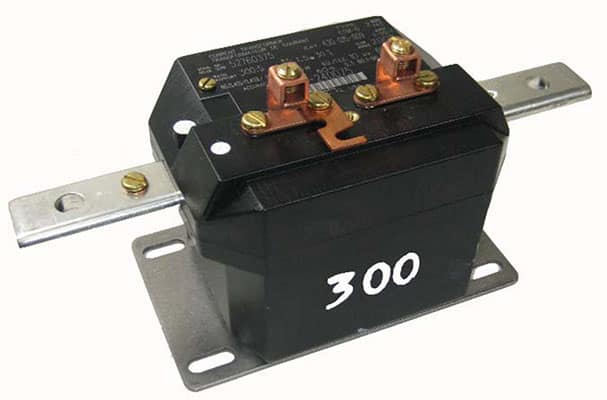

3. CT Batang (Bar Type)
Transformator arus tipe batang, atau bar type, memiliki desain yang sederhana namun efektif untuk aplikasi tertentu.
Dengan konduktor primer yang berfungsi sebagai satu lilitan melalui inti transformator, tipe ini menawarkan solusi praktis untuk pengukuran arus langsung. Transformator ini biasanya digunakan dalam sistem distribusi listrik dimana pemasangan dan pemeliharaan yang mudah menjadi prioritas
4. CT Jendela (Window Type)
Transformator arus tipe jendela, dikenal juga sebagai window type, memungkinkan instalasi yang mudah pada sistem yang sudah ada tanpa perlu memodifikasi konduktor primer.
Desainnya yang unik dengan bukaan di tengah inti memfasilitasi pemasangan sekitar konduktor dengan cepat dan efisien. Transformator ini sering digunakan dalam situasi dimana perubahan konfigurasi sistem listrik sering terjadi.
5. CT Inti Terpisah (Split Core)
Transformator arus dengan inti terpisah, atau split core, menawarkan kemudahan instalasi yang tidak tertandingi.
Dengan desain yang memungkinkan inti untuk dibuka dan ditutup di sekitar konduktor, transformator ini ideal untuk penggunaan dalam sistem yang tidak dapat diputus untuk pemasangan. Hal ini sangat bermanfaat dalam pengukuran arus untuk pemeliharaan atau pengecekan sistem listrik.

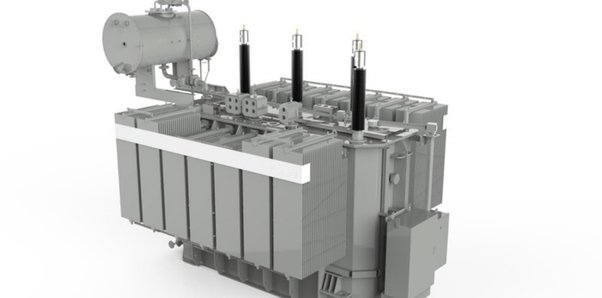

6. CT Berlapis (Layer Type)
Transformator arus tipe berlapis menawarkan solusi yang efektif untuk mengukur arus dalam lingkungan dengan ruang terbatas.
Dengan lilitan sekunder yang dibuat dari lapisan-lapisan tipis, transformator ini memaksimalkan area permukaan untuk transfer energi yang lebih efisien. Desain ini menghasilkan transformator yang kompak namun mampu menangani arus listrik yang besar.

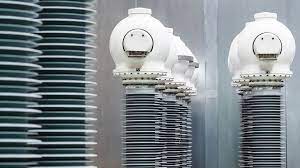

7. CT Gas SF6 (Gas Insulated Type)
Transformator arus tipe gas SF6 (gas insulated) merupakan teknologi canggih yang menggunakan gas sulfur hexafluoride sebagai isolator.
Desain ini memungkinkan transformator untuk beroperasi pada tegangan tinggi sambil mempertahankan ukuran yang kompak. Transformator tipe ini sangat berguna dalam aplikasi yang memerlukan isolasi yang kuat dan keamanan operasional yang tinggi.
Keandalan dan keamanan transformator tipe gas SF6 didukung oleh kemampuannya untuk menahan tekanan internal dan eksternal yang tinggi.

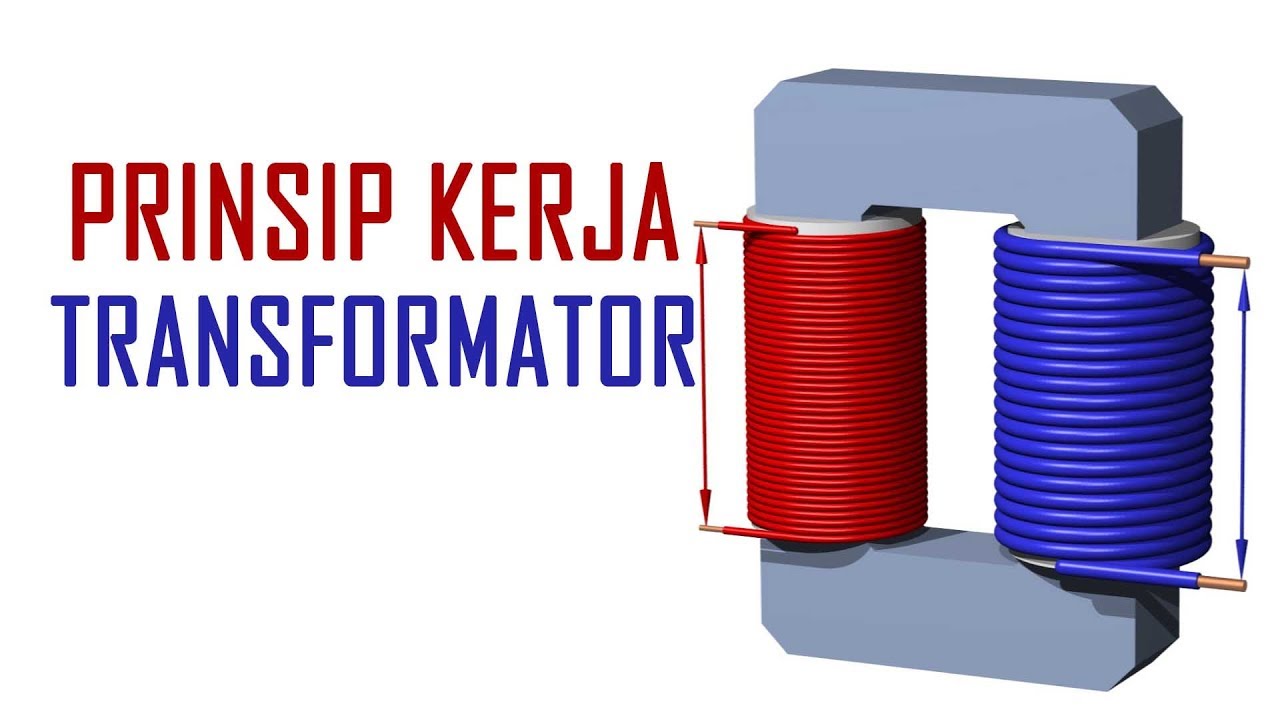

Prinsip Kerja CT
Transformator arus (CT) bekerja dengan prinsip induksi elektromagnetik untuk mengukur arus listrik. CT mengurangi arus dengan tegangan tinggi ke nilai yang lebih rendah. Memungkinkan pemantauan aman dari arus listrik yang mengalir dalam jalur transmisi AC menggunakan ammeter standar.
Dalam operasinya, CT memanfaatkan perbedaan jumlah lilitan antara primer dan sekunder untuk menghasilkan arus sekunder yang proporsional dengan arus primer.

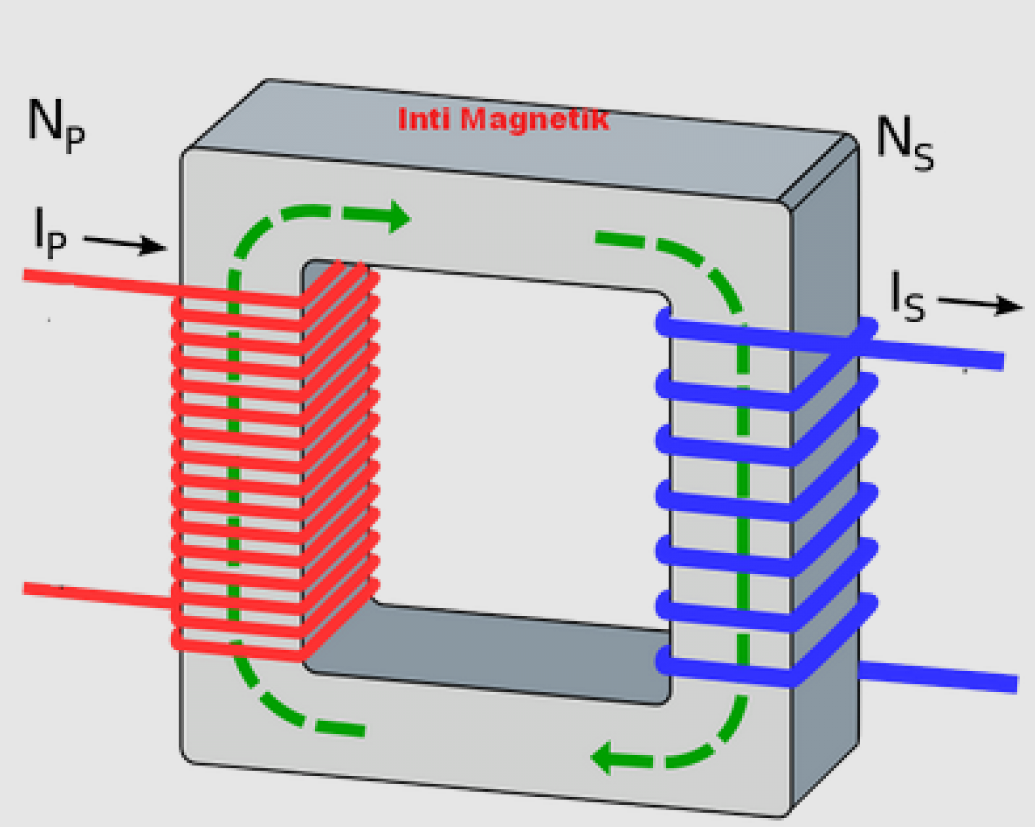

Arus bolak-balik pada lilitan primer menginduksi medan magnet bergantian dalam inti, yang kemudian menginduksi arus pada lilitan sekunder.
Rasio antara arus primer dan sekunder ditentukan oleh jumlah lilitan pada masing-masing, memungkinkan output yang akurat sesuai dengan rasio yang telah ditetapkan. CT dirancang untuk meminimalkan pengaruh pada sirkuit primer.
Akurasi CT sangat bergantung pada kopling yang erat antara primer dan sekunder untuk mempertahankan proporsionalitas arus di berbagai rentang arus yang luas.
Pemanfaatan Media Transmisi Trafo CT dalam Kehidupan Sehari-hari
Berikut beberapa pemanfaatan dari trafo CT yang banyak dilakukan industri atau individu.
- Pengukuran konsumsi energi pada meteran listrik di rumah dan industri
- Perlindungan sirkuit dengan memonitor arus dan mengidentifikasi kondisi overcurrent
- Penggunaan dalam sistem proteksi relai untuk memastikan operasi yang aman dari peralatan listrik
- Pemantauan beban listrik pada panel distribusi
- Pengukuran dan kontrol arus dalam aplikasi pengujian listrik
- Kalibrasi peralatan ukur listrik
- Diagnostik kesalahan dan pemeliharaan pada sistem tenaga
- Pemantauan operasional generator listrik
- Penggunaan dalam peralatan pengukuran portabel untuk servis dan perbaikan
- Integrasi dengan sistem manajemen bangunan untuk efisiensi energi.
Dalam memahami media transmisi trafo CT, penting untuk mengakui perannya dalam mengukur dan melindungi sistem listrik. CT tidak hanya mengurangi arus listrik untuk pengukuran yang aman tetapi juga memfasilitasi analisis daya yang akurat.
Kesimpulannya, CT adalah jantung dari sistem pengukuran listrik, dan pemahaman mendalam tentangnya adalah kunci untuk manajemen energi yang efisien dan keamanan listrik yang optimal.
