CARA MENGHITUNG PENCAHAYAAN ALAMI MENGGUNAKAN DIALUX EVO – Hitunglah pencahayaan alami desain sebuah ruang kelas/kuliah/kerja berukuran lebar 8 m dan Panjang 9 m. serta tinggi bersih ruang 3,5 m. jendela terletak pada sisi lebar ruang dengan tinggi 1,5 m dan lebar 5 m. ketinggian ambang bawah jendela 100 cm dari lantai. Titik O (titik ukur) berada sejauh 3d (Panjang ruang) dan persis ditengah kedua dinding memanjang. Ruang ada dilokasi yang relative bersih dan digunakan untuk kegiatan yang relative bersih. Pantulan rata-rata penghalang diluar 0,7 (cat berwarna terang = 70%). Hitung pencahayaan dengan menggunakan DialuxEvo.

Baca juga 7 Tips Memasang Lampu Downlight yang Tepat

Langkah-Langkah Menghitung Pencahayaan Alami Menggunakan Dialux EVO :

  • Pertama Buka aplikasi DIALux Evo
  • Selanjutnya lakukan Import gambar ruangan yang sudah didesain di Autocad, kemudian klik draw new building dan ikuti garis bagian luar.

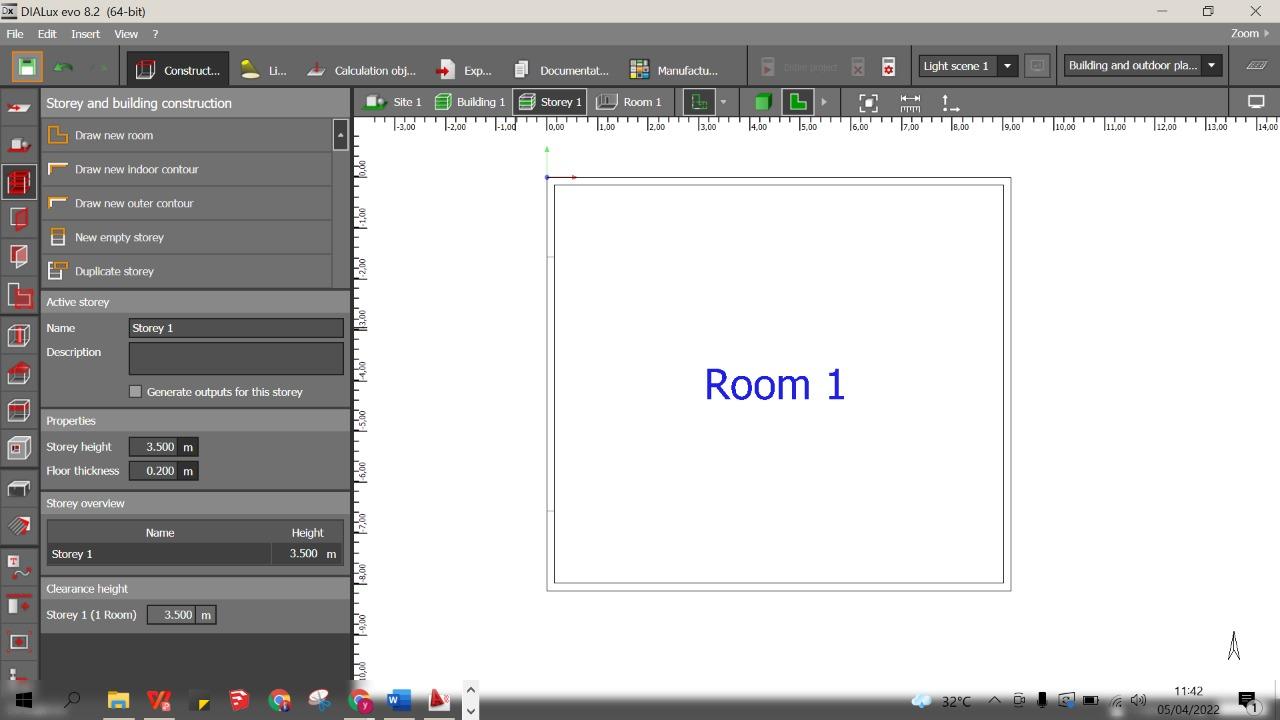

  • Atur ketinggian ruangan pada storey height
  • Masuk ke Site dan atur lokasi Indonesia (Jakarta) dan gambarkan arah mata angin
  • Gambar dinding ruangan bagian dalam dengan klik draw new indoor

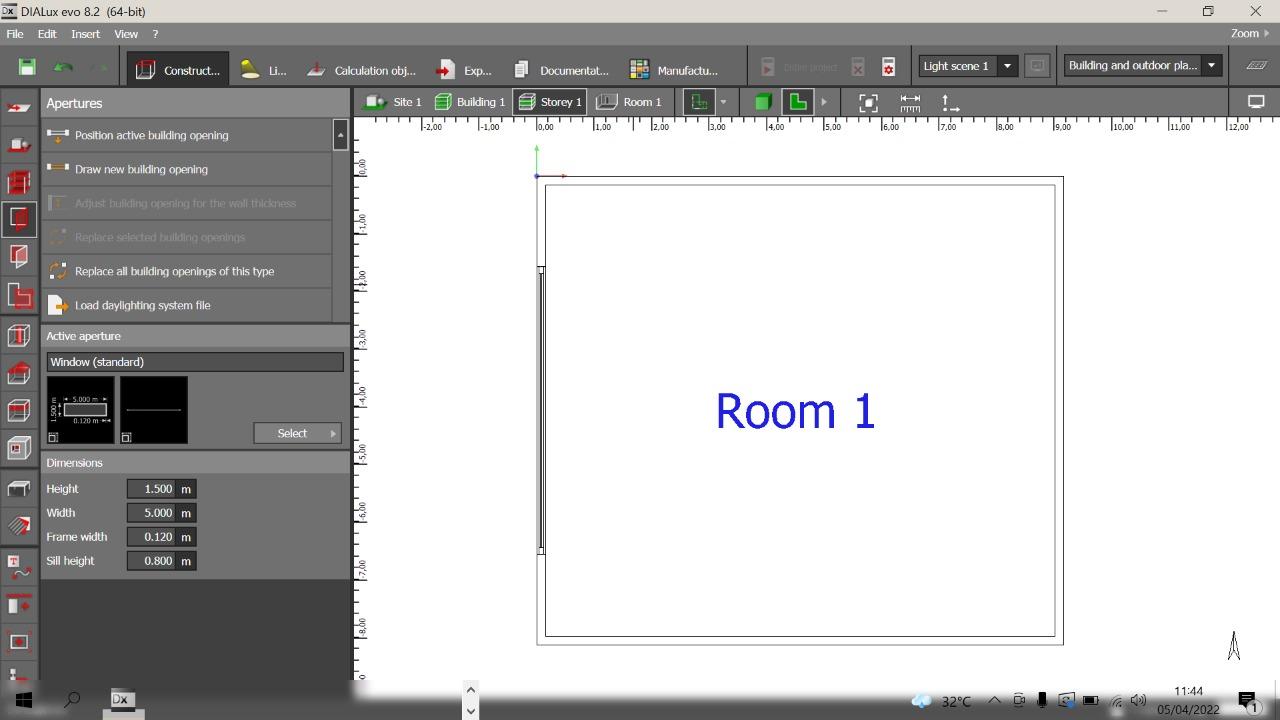

  • Membuat jendela dengan klik draw new opening dan atur ketinggian dan ukuran jendela

  • Membuat plafond dengan klik insert celling into room

  • Klik start calculation dan tunggu prosesnya
  • Jika simulasi sudah selesai, untuk melihat persebaran cahaya klik calculation object → klik di bagian ruangan, kemudian pilih false colors

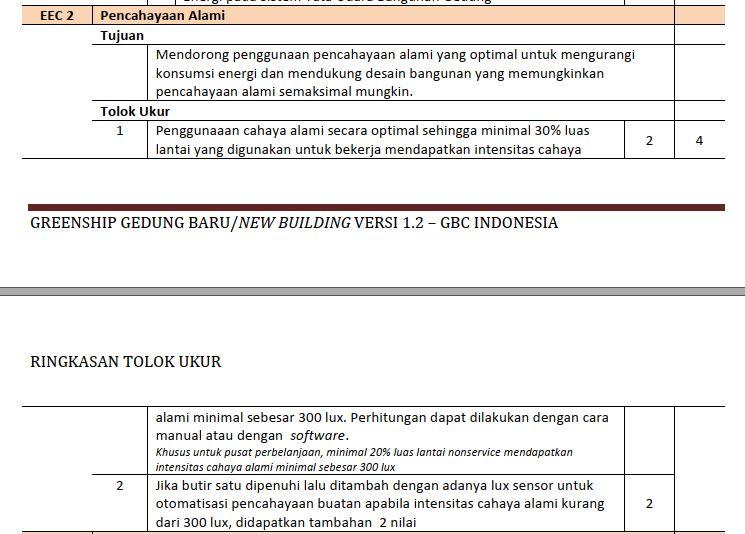

  • Berdasarkan GBCI New Building minimal cahaya alami sebanyak 30% dari luas ruangan,  untuk mengetahui export gambar ke Autocad

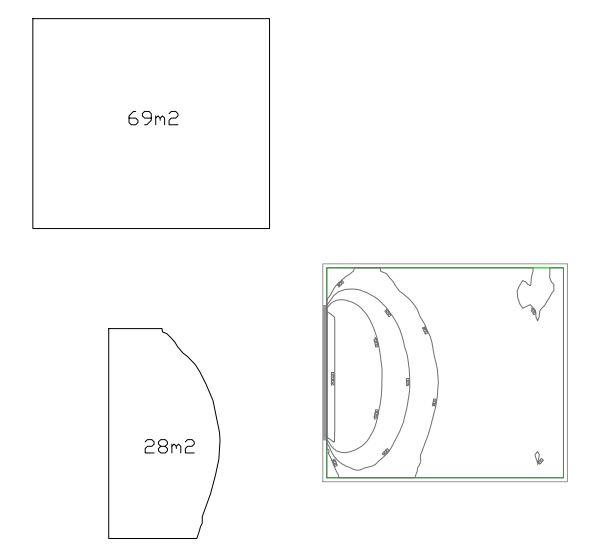

  • Buka gambar di Autocad dan dengan perintah polyline ikuti alur garis ruangan dan garis persebaran cahaya minimal 300 lux
  • Hitung luasan ruangan dan garis persebaran cahaya dengan perintah Area
  • Hitung jumlah perbandingan luas sebaran cahaya dengan ruangan. Didapatkan nilai sebaran cahaya sebanyak 40% dari luas ruangan, sehingga ruangan ini sudah memenuhi standar GBCI dimana ruangan minimal mendapatkan intensitas cahaya minimal 300 lux sebanyak minimal 30% dari luas ruangan.
