CONTOH PERENCANAAN TEBAL PERKERASAN LENTUR JALAN BERTAHAP

  • MESIN
ilmuteknik.id - CONTOH PERENCANAAN TEBAL PERKERASAN LENTUR JALAN BERTAHAP

Buatlah pencanakan tebal perkerasan lentur jalan bertahap dengan 2 jalur, data lalulintas tahun 2020 seperti dibawah ini, dan umur rencana a)10 th; dan b) 20th. Jika jalan dibuka pada tahun 2024 dengan i selama pelaksanaan 5 % per tahun. CBR tanah dasar 3,4%.

Baca juga Klasifikasi Jalan Raya Menurut Ramainya Lalu-Lintas

Data-data:

Kendaraan ringan 2 ton 3000 kendaraan

Bus 8 ton 900 kendaraan

Truk 2 as 13 ton 150 kendaraan

Truk 3 as 20 ton 50 kendaraan

Truk 5 as 30 ton 30 kendaraan

LHR 2020 4130 kend/hari/2 jalur

Perkembangan lalulintas (i) untuk 10 th = 8%

  untuk 20 th = 6%

JAWAB:

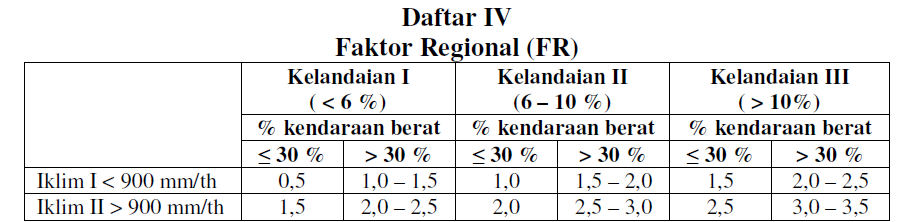

1. Faktor Regional (FR)

  • % kendaraan berat =900+150+50+303000+900+150+50+30 = 27,4%

Nilai FR berdasarkan tabel diperoleh FR = 1

2. LHR

Perkembangan lalulintas (i) untuk pelaksanaan = 5%

untuk 10 th = 8%

        untuk 20 th = 6%

n = (2024-2020) = 4

  • LHR pada tahun 2024 (awal umur rencana) dengan rumus=(1+i)n
Kendaraan ringan 2 ton3000 x (1+0.05)^43645,52 kendaraan
Bus 8 ton900 x  (1+0.05)^41093,96 kendaraan
Truk 2 as 13 ton150 x (1+0.05)^4182,33 kendaraan
Truk 3 as 20 ton50 x (1+0.05)^460,78 kendaraan
Truk 5 as 30 ton30 x (1+0.05)^436,47 kendaraan
  • LHR pada tahun ke 10
Kendaraan ringan 2 ton3645,52  x (1+0.08)^107870,40 kendaraan
Bus 8 ton1093,96  x  (1+0.08)^102361,78 kendaraan
Truk 2 as 13 ton182,33  x (1+0.08)^10393,64 kendaraan
Truk 3 as 20 ton60,78  x (1+0.08)^10131,22 kendaraan
Truk 5 as 30 ton36,47 x (1+0.08)^1078,74 kendaraan
  • LHR pada tahun ke 20
Kendaraan ringan 2 ton3645,52 x (1+0.06)^2011691,68 kendaraan
Bus 8 ton1093,96 x  (1+0.06)^203508,48 kendaraan
Truk 2 as 13 ton182,33 x (1+0.06)^20584,76 kendaraan
Truk 3 as 20 ton60,78 x (1+0.06)^20194,93 kendaraan
Truk 5 as 30 ton36,47  x (1+0.06)^20116,96 kendaraan

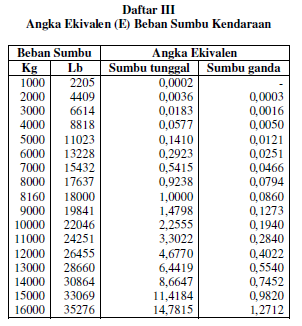

3. Angka ekivalen (E) masing – masing kendaraan

Pada Akhir Umur Rencana 2020

Baca juga Pengertian Pekerasan Jalan Raya dan Contoh Kasusnya

Jenis KendaraanVolume (bh kend)Beban sumbu (ton)Ekivalen
DepanBelakangDepanBelakangTotal
Kendaraan ringan 2 ton3000110.00020.00020.0004
Bus 8 ton900350.01830.14100.1593
  Truk 2 as 13 ton150580.14100.92381,0648
  Truk 3 as 20 ton  Truk 5 as 30 ton503062 x 72 x5 0.29231,03750.74522(1410)1,03751,3195

4 Lintas Ekivalen Permulaan (LEP)

Kendaraan ringan 2 ton = 3645,52 x 0.5 x 0.0004 = 0.73

Bus 8 ton =1093,96 x 0.5 x 0.1593  = 87,13

Truk 2 as 13 ton = 182,33 x 0.5 x 1,0648   = 97,07

Truk 3 as 20 ton = 60,78 x 0.5 x 1,0375     = 31,53

Truk 5 as 30 ton = 36,47 x 0.5 x 1,3195     = 24,06

            LEP = 240,52 kendaraan

5. Lintas Ekivalen Akhir (LEA)

  • 10 tahun:

LEA = LEP (1 + i)10

LEA = 240,52 (1+0.08)10 = 519,28 kendaraan

  • 20 tahun:

LEA = LEP (1 + i)20

LEA = 240,52 (1+0.06)20 = 771,39 kendaraan

6. Lintas Ekivalen Tengah (LET)

LET10 = 0.5 (240,52 + 519,28) = 379,90  kendaraan

lET20 = 0.5 (240,52 + 771,39) =  505,96 kendaraan

7. Lintas Ekivalen Rencana (LER)

LER = LET × FP

FP = UR/10

LER10 = 379,90  × (10/10) = 379,90 kendaraan

lER20 = 505,96 x (20/10) = 1011,92 kendaraan

8. Mencari Korelasi DDT dengan CBR

9. Indeks Permukaan Awal (IP)

Direncanakan lapisan permukaan dari lapisan aspal beton (laston) dengan  roughness <1000 mm/km, maka dari tabel diperoleh Ipo = ≥ 4

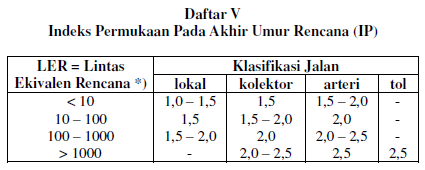

10. Indeks Permukaan Akhir (IPt)

Berdasarkan tabel diperoleh IPt  = 2,0-2,5, diambil IPt = 2,0

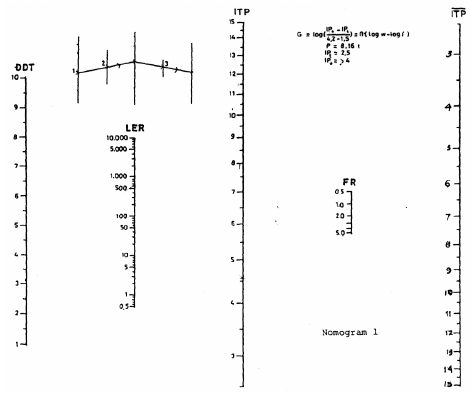

11. Menentukan Indeks Tebal Perkerasan (ITP)

  • Ipo = ≥ 4
  • IPt = 2,0
  • LER10 = 379,90
  • lER20 = 1011,92
  • DDT = 4
  • FR = 1
  • Untuk 10 tahun
  • Untuk 20 tahun

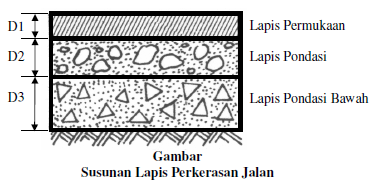

12. Menentukan Tebal Masing-masing Perkerasan

Baca juga CONTOH PERENCANAAN TEBAL PERKERASAN LENTUR JALAN RAYA

ilmuteknik.id - CONTOH PERENCANAAN TEBAL PERKERASAN LENTUR JALAN BERTAHAP
  • Untuk 10 tahun

ITP = a1.D1 + a2.D2 + a3.D3

8,5 = (0,4 × 7.5 ) + (0,28 × 10) + (0,13 × D3)

D3 = (8,5-3-2,8)/0,13 =  20,77 cm

∑ tebal = 37,79 cm

  • Untuk 20 tahun

ITP = a1.D1 + a2.D2 + a3.D3

11 = (0,4 × 7.5 ) + (0,28 × 10) + (0,13 × D3)

D3 = (11-3-2,8)/0,13 = 40 cm

∑ tebal = 57,5 cm

Semoga artikel tentang CONTOH PERENCANAAN TEBAL PERKERASAN LENTUR JALAN BERTAHAP ini bermanfaat. Jangan lupa ikuti INSTAGRAM dan FACEBOOK kami dan dapatkan informasi seputar dunia teknik setiap harinya.
