Pembuatan Mesin Press Botol Plastik Bekas

pembuatan rangka mesin press botol plastik bekas - ilmuteknik.id
Pembuatan rangka
  1. Alat dan bahan yang digunakan: mesin las listrik, gerinda tangan, palu, sikat baja, siku-siku, mistar gulung, penggores, bor duduk, penitik dan bahan yaitu besi hollow besi hollow 40 mm x 40 mm x 2 mm dan besi UNP dengan ukuran 80 mm x 45 mm x 5 mm,
  2. Proses pengerjaan
  3. Membaca gambar kerja dengan teliti ( terdapat pada lampiran)
  4. Menyiapkan alat-alat dan bahan yang akan digunakan.
  5. Lakukan pengukuran menggunakan mistar gulung dan lakukan pemotongan bahan (besi hollow dan besi UNP) sesuai ukuran pada gambar kerja dengan menggunakan gerinda tangan.
  6. Satukan semua komponen menjadi satu dengan menggunakan las listrik.
  7. Jangan lupa bersihkan terak hasil pengelasan menggunakan palu dan sikat baja.
  8. Pembuatan plat penekan
  9. Alat dan bahan yang digunakan: mistar gulung, siku-siku, penggores, gerinda tangan, dan bahan yang digunakan yaitu besi plat dengan ketebalan 5 mm.
  10. Proses pengerjaan
  11. Membaca gambar kerja dengan teliti (terdapat pada lampiran)
  12. Menyiapkan alat-alat dan bahan yang akan digunakan.
  13. Lakukan pengukuran menggunakan mistar gulung dan lakukan pemotongan bahan (besi plat 5mm) sesuai ukuran pada gambar kerja dengan menggunakan gerinda tangan.
  14. Rapikan dan bersihkan sisi-sisi yang tajam akibat sisa pemotongan.

Lihat Juga >> ILMU DESAIN : DESAIN MESIN GERGAJI KAYU DENGAN AUTODESK INVENTOR 2016

Proses pengecatan

          Setelah semua komponen yang dibuat lengkap maka dilakukan proses pengecatan sebelum dilakukannya proses perakitan. Pada proses pengecatan akan dijelaskan mengenai alat dan bahan yang digunakan serta langkah-langkah dalam pengerjaan.

  1. Alat dan bahan yang digunakan.
  2. Amplas no 1000
  3. Cat dasar (epoxy)
  4. Tinner
  5. Cat warna biru
  6. Kompresor dan spray gun.
  7. Proses pengerjaan.
  8. Amplas bagian yang akan dicat agar permukaannya halus dan bersih.
  9. Setelah semua bagian halus dan bersih, lakukan pengecatan menggunakan cat dasar (epoxy), campur terlebih dahulu cat dasar dengan tinner secukupnya.
  10. Tuang campuran tersebut ke spray gun dan hidupkan kompresor, lalu mulailah lakukan pengecatan.
  11. Setelah cat kering, amplas kembali semua bagian yang diberi cat dasar hingga permukaannya halus.
  12. Mulai lakukan pegecatan akhir dengan menggunakan cat warna biru. Campur terlebih dahulu cat menggunakan tinner secukupnya.
  13. Tuang campuran tersebut ke spary gun dan hidupkan kompresor, kemudian lakukan pengecatan secara merata.

Proses perakitan

Setelah proses pengecatan selesai, langkah selanjutnya adalah merakit setiap komponen hingga terbentuklah mesin press botol plastik bekas sesuai dengan gambar kerja yang direncanakan. Adapun Langkah-langkah perakitan adalah sebagai berikut:

  1. Siapkan semua komponen yang diperlukan, baik komponen yang dibuat maupun dibeli.
  2. Pasang power screw beserta bantalan pada rangka, agar bantalan tidak bergeser las bantalan dengan rangka menggunakan las listrik.
  3. Memasang plat penenekan dengan bagian bawah batang power screw.
  4. Memasang roda gigi payung kecil (pinion gear) pada motor listrik.
  5. Memasang motor listrik pada dudukan motor listrik yang telah dibuat, dan kencangkan baut-baut pengikatnya.
  6. Pengencangan dan pemerikasaan kembali baut-baut pengikat. Setelah yakin sepenuhnya lakukan pengetesan mekanisme kerja alat press botol plastik bekas.

Cara Mengoperasikan Mesin Press Botol Plastik Bekas

  1. Pastikan pintu penutup bak penampungan botol plastik bekas telah terkunci dengan rapat, dan plat penekan berada di posisi paling atas.
  2. Pasang tali-tali pengikat pada selah-selah bak penampungan, kemudian beri beri alas dari plastik atau karung.
  3. Masukkan botol plastik bekas 600 ml, jenis PET (Polyethylene Terephthalate) yang sudah dilepas tutupnya ke bak penampungan hingga penuh.
  4. Sambungkan steker pada motor listrik dengan stopkontak.
  5. Nyalakan motor listrik dengan cara menekan tombol naik pada controller agar putaran motor listrik menjadi searah dengan jarum jam, sehingga plat penekan akan bergerak ke bawah dan menekan botol plastik bekas.
  6. Tekan botol plastik bekas hingga dirasa volumenya sudah turun sebanyak 50%.
  7. Naikkan plat penekan kembali, dengan menekan tombol turun pada controller.
  8. Masukkan kembali botol plastik bekas, hingga bak penampungan penuh, dan pess kembali botol plasik bekas tersebut.
  9. Ulangi langkah f,g dan h sebanyak 2 kali.
  10. Pada langkah ­penekanan yang terakhir setelah botol plastik dimasukkan ke bak penampungan hingga penuh, berikan penutup berupa plastik atau karung.
  11. Pasang tali-tali pengikat di bagian atas juga, kemudian press kembali.
  12. Ikat ta li-tali pengikat yang telah dipasang sebelum.
  13. Posisikan plat penekan hingga posisi paling atas.
  14. Buka pintu bak penampung botol plastik bekas, dan keluarkan botol plastik bekas hasil penenkanan.

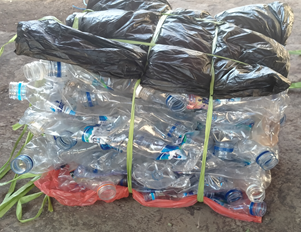

Hasil press botol plastik bekas - ilmuteknik.id
Hasil Press

Lihat Juga >> ILMU DESAIN : DESAIN MESIN PENCACAH BATANG PISANG DENGAN AUTODESK INVENTOR 2016

Perawatan Mesin Press Botol Plastik Bekas

          Setiap peralatan memerlukan perawatan untuk menjamin mesin tetap bekerja sesuai dengan standar dan siap dipergunakan. Adapun perawatan yang dilakukan untuk alat press botol plastik bekas menggunakan power screw dan motor listrik ini adalah sebagai berikut:
