Pembuatan Portable Hydro Power Generator

Diposting pada

Portable hydro power generator desain



Gambar Desain portable hydro power generator - ilmuteknik.id
Gambar Desain portable hydro power generator

Alat pembangkit listrik portable berbasis microhydro dengan menggunakan metode achimedes yang mudah digunakan dan dapat digunakan dalam keadaan head rendah. Alat hydro power generator ini sangat ringan agar dapat dipindahkan dengan mudah. Alat ini juga dapat menyimpan listrik saat tidak digunakan.

Prinsip Kerja Alat

Prinsip kerja turbin Achimedes ialah dengan memanfaatkan air dari ujung atas menalir masuk ke ruang di antara kisar sudu ulir dan keluar dari ujung bawah. Gaya dari berat air dan beda tekanan hidrostatik dalam sudu ulir di sepanjang rotor pada sumbungan dan rotor turbin memutar generator listrik yang disambung dengan ujung poros turbin ulir, sehingga generator menghasilkan energi listrrik.

Tahap Pembuatan Alat

Rangka

  • Untuk pemilihan bahan yang digunakan berdasar atas tujuan awal dari rancangan ialah membuat alat yang ringan dan mudah di pindahkan oleh kerena itu digunakannya bahan aluminium. Dalam pembuatan rangka alat dan bahan yang digunakan: bor listrik, tang rivet, gergaji atau gerinda , plat aluminium dengan ketebalan 1,4 mm, plat besi dengan ketebalan 1,4 mm, siku aluminium, dan siku besi. Proses pengerjaannya rangka didahului dengan menggambar atau menseket gambar kerja ke bahan. Setelah memberi tanda berdasarkan gambar kerja, lakukan pemotongan menggunakan gergaji. Potong plat aluminium dengan ukuran 30x30cm sebanyak 6 buah dan ukuran 70x52cm 1 buah, plat besi ukuran 30x30cm 2 buah, dan siku aluminium ukuran 1 m sebanyak 4 buah, ukuran 30 cm sebanyak 16 buah, berikut adalah proses pemotongan plat dan siku.
  • Setelah selesai memotong bahan tersebut, print gambar kerja dan tempelkan pada bahan agar lebih mempermudah pemotong, setelah selesai penempelan gambar kerja pada bahan lakukan pemotongan. Seperti gambar berikut
  • Kemudian pasang siku yang telah dipotong dengan ukuran 30 cm pada plat yang telah dipotong 30x30cm dan kemudian pasang semua bahan. Setelah sebagian dari rangka selesai pasang plat dengan ukuran 70x52cm kedalam rangka sehingga seperti gambar berikut.

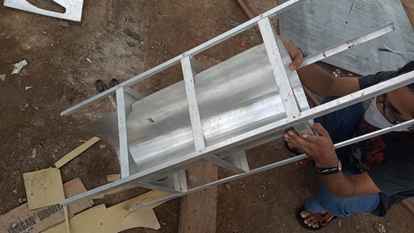

Pemasangan plat jalur aliran air - ilmuteknik.id
Proses pemasangan plat jalur aliran air
  • Kemudian pasang bearing pada rangka seperti gambar berikut.
  • Dan langkah berikutnya memasang turbin screw kedalam rangka dan memasang plat bagian belakang seperti gambar berikut.

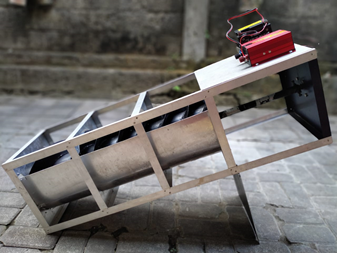

Portable hydro power generator - ilmutknik.id
Hasil akhir dari pembuatan rangka

Turbin ulir

Untuk pemilihan bahan yang digunakan berdasar atas kemudahan untuk melakukan pengelasan, karena jika mengunakan bahan aluminium sedikit orang yang dapat melakukan pengelasan aluminium oleh sebab itu digunakannya besi sebagai bahannya. Alat dan bahan yang digunakan: bor listrik, gergaji atau gerinda, pipa besi diameter 1 in dan 10 cm dengan tebal 1,5 mm, dan plat besi dengan ketebalan 1,4 mm. Proses pengerjaan turbin ulir ini penulis dibantu oleh orang yang ahli dalam bidang las. Yang pertama dilakukan adalah membuat poros dasar dari turbin screw yaitu memotong pipa besi diameter 1 in dengan panjang 1 m dan memasang ke dalam pipa dengan diameter 10 cm. Kemudian potong plat dengan diameter luar 20,5 cm dan buat lubang dengan diameter 10 cm sebangak 9 buah, lalu potong jari jarinya dan bengkongkan sehingga membentuk spiral sambung ke poros.

Generator

Generator 23LMC315-08 - ilmuteknik.id
Generator 23LMC315-08

Generator yang di pakai dibeli dari luar Bali dengan spesifikasi seperti berikut:

TypeOutputBeratDimensiMade in
23LMC315-0824 V1,2 kg57x51mmJapan
Spesifikasi Generator 23LMC315-08

Inverter

Inverter Namichi - ilmuteknik.id
Inverter Namichi

Inverter yang dipakai dibeli dengan merek Namichi model NPI-500B berspesifikasi seperti berikut:

VoltagePowerPeak PowerFrequencyNo-Load CurrentWorking voltVoltage rangeEfficiency
AC 230V500W1000W50Hz<0.3ADC 24V21-30V>90%16X9,5X5,5 cm0,54 Kg
Spesifikasi inverter Namichi

Baterai

Baterai yang digunakan yaitu baterai bekas merek Yuasa keterangan spesifikasi sebagai berikut:

ModelKapasitasBeratDimensiMade in
YTZ4V12V 3Ah2,3 kg11×6,5×8,5cmIndonesia
Spesifikasi baterai Yuasa

Bearing

Bearing yang  digunakan dibeli dengan merek FYH keterangan spesifikasi sebagai berikut:

TypeDiameterDimensiBlot sizeBerat
UCFL2051 in130x68x27 mmM140,64 kg

Berikut adalah detail keseluruhan spesifikasi alat Portable Hydro Power Generator

NoNamaSpesifikasiJumlahKeterangan
1RangkaAluminium dan besi 1 m 30 cm 30-60 cm 0,5 kg1Dibuat
2TubinBesi 1 m   20,5 cm 11 cm   3 buah 24 cm 2 buah 70 cm1Dibuat
3Generator  1,2 kg 57 mm 51 mm 24 v1Dibeli
4InverterAluminium 16 cm 9,5 cm 5,5 cm   <0.3A DC24V 21-30V >90%   AC230V 500W 1000W 50Hz 0,54 kg1Dibeli
5Baterai  11 cm 6,5 cm 8,5 cm 3Ah 2,3 kg1Dibeli
6Bearing  1 in 130 mm 68 mm 27 mm 0,64 kg1Dibeli
Spesifikasi alat Portable Hydro Power Generator
